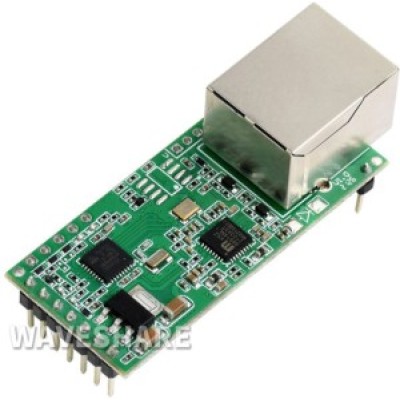

Модуль UART TO ETH забезпечує простий спосіб зв'язку між UART та Ethernet. Його параметри можна настроїти через вбудовану веб-сторінку. Підтримує швидкість передачі даних UART до 460.8 Кбіт/с. Модуль забезпечує двоспрямовану прозору передачу даних між TTL і дротовим Ethernet.
Код виробника: 12161, UART TO ETH
Особливості модуля:
- 32-бітовий процесор ARM серії M0, висока швидкість, висока ефективність
- Ethernet (Auto-MDI/MDIX) 10/100M, незалежно від перехресного або прямого кабелю
- Автоматичне повторне підключення забезпечує надійне з'єднання TCP.
- Підтримує перезавантаження по тайм-ауту (перезавантаження без даних), час перезавантаження, що настроюється.
- Гнучке формування даних послідовного порту дозволяє налаштовувати пакети.
- Швидкість передачі даних, що настроюється від 600 до 460800 біт/с, підтримка п'яти варіантів перевірки парності: ні, непарний, парний, мітка, пробіл.
- Підтримує пакети Heartbeat, що настроюються, переконайтеся, що з'єднання правдиве
- Підтримує пакети реєстрації, що настроюються, визначає стан з'єднання, налаштований заголовок пакета, реєструє пакети з обраною MAC-адресою.
- Підтримує веб-сторінку, що настроюється, дозволяє користувачеві налаштовувати сторінку конфігурації модуля.
- Підтримує протокол, подібний до RFC2217, може взаємодіяти з пристроями, чиї послідовні налаштування (швидкість передачі даних, біт даних і т. д.) можуть змінитися.
- Підтримка роздільної здатності доменних імен DNS, що настроюється DNS-сервер.
- Підтримує DHCP, автоматичну IP-адресу або статичну IP-адресу.
- Прошивка оновлюється через мережу.
- Відновлення заводських налаштувань за допомогою програмного та/або апаратного забезпечення.
- Поставляється з MAC-адресою за замовчуванням, яку можна налаштувати.
- Доступні режими роботи: TCP-сервер, TCP-клієнт, UDP-сервер, UDP-клієнт, HTTPD-клієнт.
- Протоки, що підтримуються: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, клієнт HTTPD.
- Налаштовується через веб-сторінку, AT-команди, послідовний протокол та мережевий протокол, забезпечує протокол конфігурації, який можна інтегрувати у ваше власне програмне забезпечення.
- Програмне забезпечення: програмне забезпечення для налаштування модулів, інструмент тестування TCP/UDP, програмне забезпечення віртуального послідовного порту VCOM.
- Приклад коду: хост-комп'ютер (сокет), VB, C++, Delphi, Android, iOS і т.д.
Характеристики:
- Захист: електромагнітна ізоляція: 1.5 кВ.
- Інтерфейс: 3.3 В TTL (контактний роз'єм з кроком 2.54 мм)
- Джерело живлення: 3.3 В постійного струму або 5 В постійного струму (через інший контакт)
- Мікроконтролер: Cortex-M0
- Ethernet: Роз'єм RJ45 з автоузгодженням 10/100 Мбіт/с
- Протокол: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTP-клієнт
- Кеш передачі: 6 Кбайт;
- Кеш прийому: 4
- Послідовний інтерфейс: UART
- Швидкість передачі: 600 біт/с ~ 460,8 Кбіт/с
- Апаратне керування потоком даних: ні
- Біт даних: 5 біт, 6 біт, 7 біт, 8 біт.
- Стоповий біт: 1, 2
- Біт парності: ні, непарний, парний, знак, пропуск.
- Кеш RX: 800 байт Кеш передачі: 2 Кбайт;
- Механізм кадрування: час упаковки 4 байти, довжина 400 байт.
- Функції, що настроюються: Настроювані пакети пульсу, пакети реєстрації, що настроюються, веб-сторінка, протокол типу RFC2217, механізм KeepAlive, перезавантаження по тайм-ауту, коротке з'єднання, оновлення вбудованого ПЗ через мережу
- Режими роботи: TCP-сервер, TCP-клієнт, UDP-сервер, UDP-клієнт, HTTPD-клієнт
- Підтримувані клієнти: Для сервера TCP можна налаштувати від 1 до 16 підключених клієнтів.
- Конфігурування: веб-сторінка, хост-програма, послідовні команди
- Ізоляційний захист: Переполюсування напруги живлення, захист від електростатичного розряду, захист від перенапруги
- Робочий струм: 150 мА (у середньому)/160 мА (макс.)
- Робоча температура: -25~75°C
- Потужність: <1 Вт
- Умови зберігання: -40 ~ 105 ° C, відносна вологість 5 ~ 95%.
- Розмір: 50.5 х 22.6 х 15 (мм)
Двонаправлена прозора передача між TTL і дротовим Ethernet:
Збільште відстань зв'язку для послідовних пристроїв:
Віддалено керуйте декількома послідовними клієнтськими пристроями через один веб-сервер:
Керуйте послідовним сервером віддалено через кілька веб-клієнтів:
Розміри конвертера UART- Ethernet:
Посилання:
