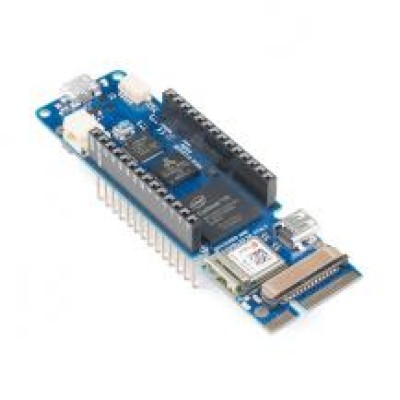

ARDUINO MKR VIDOR 4000

Унікальне поєднання продуктивного ARM мікроконтролера та швидкісної ПЛІС дозволить Вам реалізовувати проекти, що вимагають як високої швидкодії і гарантованої реакції на вхідні сигнали, так і швидкої обробки отриманих даних. Контролер MKR VIDOR 4000 дозволить Вам створити свій користувацький контролер, використовуючи наступні ресурси плати: 8 MB SDRAM оперативної пам'яті, 2 MB QSPI флеш пам'яті, 1 Мб з якої надано для користувача, роз'єм Micro HDMI для підключення монітора або телевізора, роз'єм MIPI для підключення відеокамери і потужний інтерфейс бездротових з'єднань Wifi та BLE, що надається модулем U-BLOX NINA W10.

Код виробника: ABX00022, 1050-1164-ND

На роз'єм MKR інтерфейсу виведені контакти мікронтроллера SAMD21 та ПЛІС. До того ж є Mini PCI Express роз'єм з 25 призначеними для користувача програмованими виводами. Для програмування плати можна використовувати середовище розробки Arduino IDE, в яку додана підтримка цього контролера.

ПЛІС на платі контролера містить 16K логічних елементів, 504 КБ вбудованої оперативної пам'яті, і 56 апаратних помножувачів 18x18 розрядів для високошвидкісних DSP обчислень. Кожен вивід ПЛІС може працювати з частотою більше 150МГц і може бути налаштований для таких функцій як UART, (Q) SPI, високоточний ШІМ, інтерфейс квадратурного енкодера, інтерфейс I2C, сигма-дельта ЦАП і т.д.

Плата підтримується середовищем програмування Arduino IDE. Установка підтримки: Інструменти-> Плата-> Менеджер плат. У рядку пошуку наберіть VIDOR і встановіть плагін, знайдений по цьому рядку пошуку.

Характеристики:

• Мікроконтролер: SAMD21
  • Архітектура: ARM Cortex-M0 + 32разряда
  • Додатковий обчислювач: Cyclone 10
  • Робоча напруга живлення: 3.3В
  • Пам'ять для програм: 256 Kбайт
  • Оперативна пам'ять даних: 32 Kбайт
  • Робоча частота мікроконтролера: 48 МГц
  • Здатність навантаження виходу мікроконтролера: 3 мА (I/O Pins)
• Мікросхема ПЛІС:
  • Altera Cyclone 10
  • Оперативна пам'ять: 8MB
• Бездротовий інтерфейс: Wi-Fi на NINA W102
• Інтерфейси:
  • 20 виводів Arduino коннекторів +32 (mPCI)
  • I2C, SPI, UART, mPCI express
  • MIPI роз'єм камери
  • Роз'єм підключення монітора miniHDMI
  • ШІМ виходи: 12 (D21) / 22 (Cyclone 10)
  • Аналогові входи/виходи: 7/1
• Споживана потужність:
  • Робочий режим: <100 мА
  • Режим очікування: <10 мА (low power, Wi-Fi вимкнений)
• Вага: 9 грам

Посилання:

• Довідковий листок
• Даташит SAM21
