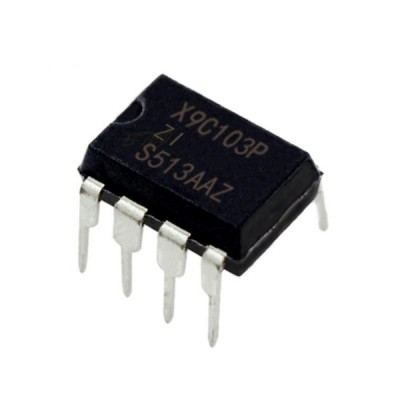

Мікросхема X9C103 DIP8 10 кОм

Цифровий потенціометр служить регулювання опору з ланцюгах постійного і змінного струму і, зазвичай, служить заміною звичайним потенціометрам. Цифровий потенціометр складається з логічної цифрової частини та блоку зі 100 резисторів, які комутуються сотнею польових транзисторів із ізольованими затворами. Використання польових транзисторів дозволяє використовувати потенціометр для зміни опору у складі звукових схем та джерел живлення.

Встановлене значення вихідного опору запам'ятовується у внутрішній енергонезалежній пам'яті і може зберігатися у ній щонайменше 100 років.

Характеристики:

• Маркування: X9C103P
• Робоча напруга:5 В
• Повний опір: 10 КОм
• Напруга на регульованій стороні: від -5 до5 В
• Кількість градацій зміни опору: 100
• Режим збільшення опору: лінійний
• Робочий струм: 3 мА
• Тип корпусу: DIP-8
• Робоча температура: від -40 до85 °C

Посилання:

• Даташит

Приклад скетча:

,define UD  2,define INC 3,define CS  4// поднимает ползунок в верх на 1 крокvoid up(){  digitalWrite(UD, HIGH);             // на U/D подаем единицу  digitalWrite(INC, HIGH);            // и на INC тоже  digitalWrite(CS, LOW);              // включаем микросхему  delayMicroseconds(1);               // ждем  digitalWrite(INC, LOW);             // дергаем вход INC  delayMicroseconds(1);  digitalWrite(INC, HIGH);  delayMicroseconds(1);  //digitalWrite(INC, LOW);           // в этом случае положение ползунка записано не будет  digitalWrite(CS, HIGH);             // выключаем микросхему и записываем положение в EEPROM }// опускаем ползунок в верх на 1 крокvoid down(){  digitalWrite(UD, LOW);  digitalWrite(INC, HIGH);  digitalWrite(CS, LOW);  delayMicroseconds(1);  digitalWrite(INC, LOW);  delayMicroseconds(1);  digitalWrite(INC, HIGH);  delayMicroseconds(1);  digitalWrite(CS, HIGH);}void setup() {  Serial.begin(9600);  pinMode(INC, OUTPUT);  pinMode(UD, OUTPUT);  pinMode(CS, OUTPUT);  digitalWrite(CS, HIGH);             // выключаем микросхему}void loop() {  if (Serial.available())             // проверяем, что пришло в Serial  {    if (Serial.read() ,, '0')        // если пришел 0    {      down();                         // опускаем ползунок      Serial.print("-1");    }    else                            // иначе поднимаем    {      up();      Serial.print("1");    }  }}
