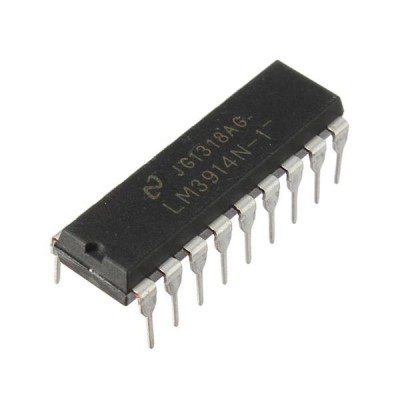

Мікросхема LM3914N-1

Мікросхема LM3914N (DIP-18) –,овий драйвер для управління світлодіодами в схемах різних індикаторів рівня сигналу (вольтметрів) з лінійною шкалою. Особливістю мікросхеми LM3914 є можливість установки постійного значення вихідного струму за допомогою одного постійного (змінного) резистора, а мікросхема компенсує зміну прямого падіння напруги при використанні світлодіодів різних кольорів.

Індикація може проводитися окремо кожним з 10 світлодіодів (режим "точка") або лінійкою світлодіодів, висота якої пропорційна рівню вхідного сигналу (режим "стовпчик"). У режимі "стовпчик" включення чергового світлодіода не викликає гасіння попереднього.

Характеристики:

• Вхідний сигнал: -35 до35 В
• Напруга живлення: 3 до 15 В
• Робоча температура: 0 до70 °С
• Кількість виходів: 10
• Струм навантаження: 10 мА
• Струм споживання: 2.5 мА

Посилання:

• Схема включення
• Даташит
