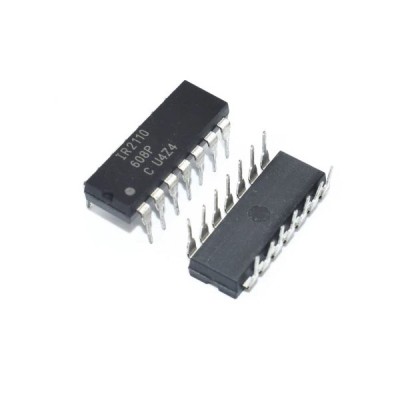

Драйвер MOSFET двоканальний IR2110PBF

Мікросхема IR2110PBF для управління польовими транзисторами в напівмостових та мостових перетворювачах з підтримкою логіки управління 5В та 3.3В. Мікросхема вимагає мінімальної обв'язки, з якої обов'язкові два конденсатори та швидкодіючий діод.

Характеристики:

• Тип драйвера: драйвер верхнього та нижнього плеча
• Тип входу: неінвертуючий
• Кількість каналів: 2 (верхній та нижній)
• Максимальна напруга усунення: 500 В
• Максимальний вихідний струм наростання/спаду: 2.5/2.5
• Час затримки: 120 нс
• Діапазон робочої напруги: 10…20 В
• Діапазон робочих температур: -40 ...125 С
• Корпус: DIP-14
• Вага: 1.9 г

Посилання:

• Даташит
