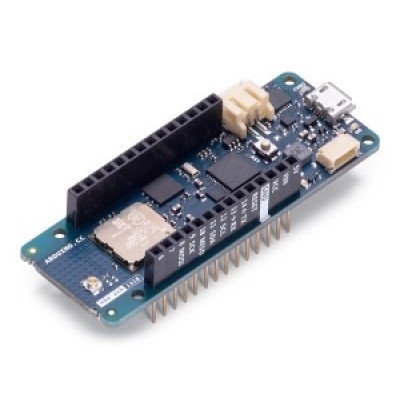

Контролер MKR WAN 1310 пропонує ряд удосконалень у порівнянні зі своїм попередником MKR WAN 1300. Незважаючи на те, що MKR WAN 1310, як і раніше, базується на малопотужному процесорі Microchip® SAMD21 , модулі Murata CMWX1ZZABZ LoRa® і крип у собі новий зарядний пристрій для акумулятора, 2-мегабайтну SPI-флеш-пам'ять та покращений контроль енергоспоживання плати. Останні модифікації значно збільшили термін служби батареї MKR WAN 1310. При правильному налаштуванні споживання енергії тепер становить лише 104uA! Також можна використовувати USB-порт для подачі живлення (5V) на плату; запускати плату з батареями чи без них – вибір за вами. Реєстрація даних та інші функції OTA (Over The Air) тепер можливі з включенням вбудованої 2-мегабайтної флеш-пам'яті. Ця нова захоплююча функція дозволить вам переносити конфігураційні файли з інфраструктури на плату, створювати власні команди сценаріїв або просто зберігати дані локально, щоб відправляти їх, коли з'єднання буде найкращим. У той час як крипточип MKR WAN 1310 забезпечує додаткову безпеку, зберігаючи облікові дані та сертифікати у захищеному елементі. Ці особливості роблять його ідеальним вузлом Інтернету речей та будівельним блоком для малопотужних широкосмугових пристроїв Інтернету речей.
Код виробника: ABX00029, MKRWAN1310WANT
Додатковий порт I2C:
MKR WAN 1310 має додатковий роз'єм, призначений для розширення шини I2C. Це невеликий 5-контактний роз'єм із кроком 1.0 мм. Механічні деталі гнізда можна знайти в технічному описі гнізда. Порт I2C, також званий портом самоідентифікації Eslov Arduino, поставляється з: SDA, SCL, GND, +5 В і додатковим цифровим висновком, призначеним для відправки сигналу тривоги на звичайні пристрої I2C, підключені до нього. Розпинка показана на наступному зображенні:
Характеристики:
- Мікроконтролер: SAMD21 Cortex®-M0+ 32-бітний малопотужний ARM MCU
- Радіомодуль: CMWX1ZZABZ
- Джерело живлення плати: (USB/VIN): 5В
- Криптопроцесор: ATECC508
- Підтримувані батареї: Li-Ion або Li-Po, що перезаряджається, мінімальна ємність 1024 мАг
- Робоча напруга процесорів: 3.3В
- Цифрові контакти введення/виводу: 8
- Контакти ШИМ: 13 (0..8, 10, 12, 18/А3, 19/А4)
- UART 1
- SPI 1
- I2C 1
- Аналогові вхідні контакти: 7 (АЦП 8/10/12 біт)
- Аналогові вихідні контакти: 1 (ЦАП 10 біт)
- Зовнішні переривання: 8 (0, 1, 4, 5, 6, 7, 8, 16/А1, 17/А2)
- Постійний струм на контакт введення/виводу: 7 мА
- Флеш-пам'ять: ЦП 256 КБ (внутрішній)
- Флеш-пам'ять: QSPI 2 Мбайт (зовнішній)
- SRAM: 32 КБ
- EEPROM: ні
- Тактова частота: 32,768 кГц (RTC), 48 МГц
- Вбудованих світлодіодів: 6
- USB: Повношвидкісний USB-пристрій та вбудований хост
- Коефіцієнт посилення антени: 2 дБ (пов'язана п'ятисмугова антена)
- Несуча частота: 433/868/915 МГц
- Довжина 67.64 мм
- Ширина 25 мм
- Маса 32 гр.
Посилання:
- Розташування та призначення висновків
- Принципова схема
- Fritzing файли
