Arduino Nano 33 BLE ABX00030

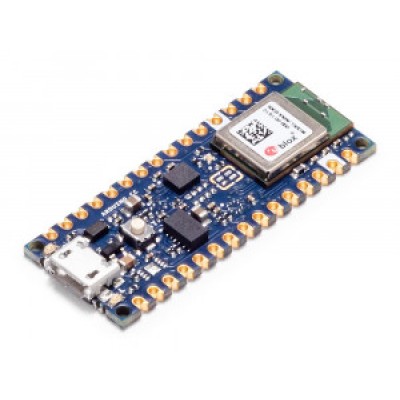

Контролер Arduino Nano 33 BLE призначений для побудови пристроїв з Bluetooth інтерфейсом, що працюють на невеликій відстані для енергоефективних конструкцій. Ця компактна і надійна плата у формфакторі контролера Arduino NANO побудована на базі модуля NINA B306, заснованого на мікроконтролері Nordic nRF 52840 і містить потужний процесор Cortex M4F. Його архітектура, повністю сумісна з Arduino IDE Online та Offline версіями, має 9-осьовий інерційний вимірювальний блок (IMU) і знижене енергоспоживання в порівнянні з іншими платами того ж розміру. Це дозволяє розробляти автономні пристрої та проєкти з датчиками руху, які повинні взаємодіяти з іншими пристроями на близькій відстані. Arduino NANO 33 BLE також ідеально підходить для проєктів автоматизації завдяки многопротокольному радіозв'язку BT 5.0.

Код виробника: ABX00030

Призначення виводів:

1. D13 Цифровий GPIO
2. + 3V3 Вихід живлення. Підключений до виходу внутрішнього стабілізатора напруги
3. AREF Вхід опорної напруги АЦП. Може використовуватися як цифровий GPIO
4. A0/DAC0 Аналоговий вхід АЦП/вихід ЦАП. Може використовуватися як цифровий GPIO
5. A1 Аналоговий вхід АЦП. Може використовуватися як цифровий GPIO
6. A2 Аналоговий вхід АЦП. Може використовуватися як цифровий GPIO
7. A3 Аналоговий вхід АЦП. Може використовуватися як цифровий GPIO
8. A4/SDA Аналоговий вхід АЦП/I2C SDA. Може використовуватися як цифровий GPIO
9. A5/SCL Аналоговий вхід АЦП/I2C SCL. Може використовуватися як цифровий GPIO
10. A6 Аналоговий вхід АЦП. Може використовуватися як цифровий GPIO
11. A7 Аналоговий вхід АЦП. Може використовуватися як цифровий GPIO
12. VUSB Вхід/вихід напруги живлення.
13. RST Цифровий вхід сигналу скидання. Активний рівень низький (дубльований на 18 вивід)
14. GND Загальний
15. VIN Вхід напруги живлення
16. TX Цифровий вихід USART. Може бути використаний як цифровий GPIO
17. RX Цифровий вхід USART. Може бути використаний як цифровий GPIO
18. RST Цифровий вхід сигналу скидання. Активний рівень низький (дубльований на 13 вивід)
19. GND Загальний
20. D2 Цифровий GPIO
21. D3/PWM Цифровий GPIO. Може бути використаний як ШІМ
22. D4 Цифровий GPIO
23. D5 / PWM Цифровий GPIO. Може бути використаний як ШІМ
24. D6 / PWM Цифровий GPIO. Може бути використаний як ШІМ
25. D7 Цифровий GPIO
26. D8 Цифровий GPIO
27. D9 / PWM Цифровий GPIO. Може бути використаний як ШІМ
28. D10 / PWM Цифровий GPIO. Може бути використаний як ШІМ
29. D11 / MOSI Цифровий SPI MOSI. Може бути використаний як GPIO
30. D12 / MISO Цифровий SPI MISO. Може бути використаний як GPIO

Призначення виводів 6-пін роз'єму:

1. + 3V3 Вихід живлення. Підключений до виходу внутрішнього стабілізатора напруги
2. SWD Цифровий вивід даних nRF52480
3. SWCLK Цифровий вивід синхронізації nRF52480
4. GND Загальний
5. RST Цифровий вхід сигналу скидання. Активний рівень низький

Посилання:

• Даташит на контролер
