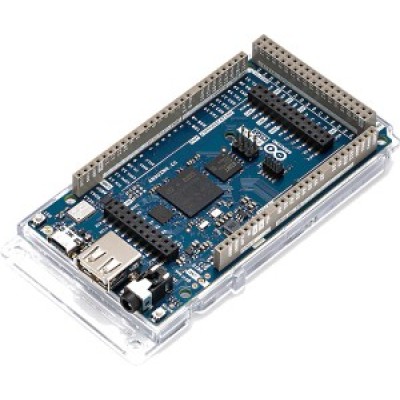

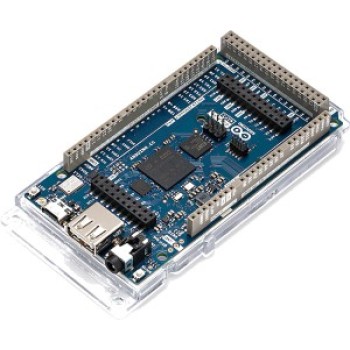

Контролер Arduino GIGA R1 WiFi створений для амбітних розробників, які хочуть покращити свою гру. Він зрівнює правила гри для геймерів, художників, звукорежисерів та всіх, хто приходить у світ технологій з великими ідеями та обмеженим бюджетом, оскільки він поєднує розширені функції у доступний компонент і має той самий форм-фактор, що й популярні контролери Mega та Due. Контролер зібраний на мікроконтролері STM32H747XI, додаткової пам'яті 8 МБ, модуля бездротового зв'язку Murata 1DX та модулі безпеки ATECC608A. Значно розширено діапазон вхідної напруги живлення на вхід Vin до 24В.
Мікроконтролер (STM32H747XI): цей двоядерний 32-бітний мікроконтролер дозволяє двом ядрам спілкуватися один з одним (Cortex®-M7 на частоті 480 МГц та Cortex®-M4 на частоті 240 МГц). Ви навіть можете запускати мікропітон в одному та програму Arduino в іншому.
Бездротовий зв'язок (Murata 1DX): віддаєте перевагу Wi-Fi® або Bluetooth®? GIGA R1 WiFi допоможе вам. Ви навіть можете швидко підключитися до хмари Arduino IoT та віддалено відстежувати свій проект. А якщо вас непокоїть безпека зв'язку, ATECC608A тримає все під контролем.
Апаратні порти та зв'язок. Наслідуючи спадщину Arduino Mega та Arduino Due, GIGA R1 WiFi має 4 UART (апаратні послідовні порти), 3 порти I2C (на 1 більше, ніж у попередників), 2 порти SPI (на 1 більше, ніж у попередників) і 1 порт FDCAN.
GPIO і додаткові контакти: розробники хотіли зберегти той же форм-фактор, що і Mega і Due, щоб ви могли легко адаптувати свої власні шилди до GIGA R1 WiFi (пам'ятайте, що ця плата працює при напрузі 3.3!), а також додали додаткові роз'єми. щоб отримати доступ до додаткових контактів, загальна кількість контактів GPIO залишиться 76, і, що найприємніше, ви можете отримати доступ до них знизу, тому залиште свій проект таким, який він є, і просто подумайте про те, як його розширити. Крім того, додали два нових контакти: VRTC, щоб ви могли підключити батарею, щоб годинник реального часу RTC продовжував працювати, коли плату вимкнено, і контакт OFF, щоб ви могли примусово вимкнути плату.
Роз'єми: GIGA R1 WiFi має додаткові роз'єми на платі, які полегшать створення вашого проекту без будь-якого додаткового обладнання. Ця плата має:
- Роз'єм USB-A підходить для підключення USB-накопичувачів, інших пристроїв, що запам'ятовують, і HID-пристроїв, таких як клавіатура або миша.
- Гніздо введення-виведення 3.5 мм підключено до DAC0, DAC1 та A7.
- Роз'єм USB-C® для живлення та програмування плати, а також для імітації пристроїв HID, таких як миша або клавіатура.
- Роз'єм Jtag, 2х5 1.27мм.
- 20-контактний роз'єм камери Arducam.
Підтримка вищої напруги живлення на вході Vin: у порівнянні зі своїми попередниками, які підтримують напругу до 12 В, GIGA R1 WiFi може працювати в діапазоні від 6 до 24 В.
Характеристики:
- Мікроконтролер: STM32H747XI Dual Cortex®-M7+M4, 32-бітний мікроконтролер Arm® з низьким енергоспоживанням
- Радіомодуль: Murata 1DX подвійний Wi-Fi 802.11b/g/n 65 Мбіт/с та Bluetooth®
- Контролер безпеки: ATECC608A-MAHDA-T
- USB:
- USB-C: порт програмування/HID
- USB-A: хост (включається за допомогою PA_15)
- Піни:
- Кількість контактів цифрового введення/виводу: 76
- Аналогові вхідні контакти: 12
- ЦАП: 2 (DAC0/DAC1)
- Контакти ШИМ: 12
- Різне: контакт VRT та OFF
- Комунікація:
- UART: 4x
- I2С: 3 х
- SPI: 2x
- CAN: Так (потрібний зовнішній трансівер)
- Роз'єми:
- Камера: I2C + D54-D67
- Дисплей: D1N, D0N, D1P, D0P, CKN, CKP+D68-D75
- Аудіороз'єм: DAC0, DAC1, A7
- Робоча напруга логічної частини: 3.3
- Вхідна напруга (Vin): від 6 до 24 В
- Максимальний струм на контакт введення-виведення: 8 мА
- Тактова частота:
- Cortex® М7: 480 МГц
- Cortex® М4: 240 МГц
- Пам'ять (STM32H747XI): 2 МБ флеш-пам'яті, 1 МБ ОЗУ
- Ширина: 53 мм
- Довжина: 101 мм
Посилання:
- Giga R1 Datasheet
- STM32H747XI Datasheet
- Murata 1DX Datasheet
- ATECC608A-MAHDA-T Datasheet
- Giga R1 Схема
- Giga R1 розташування й призначення виводів
