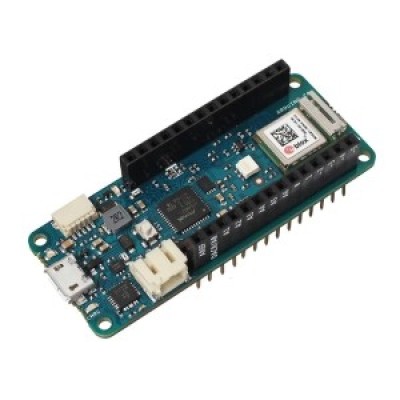

Arduino MKR NB 1500 — це плата в основі якої лежить мікроконтролер SAMD21 з процесором Cortex-M0 32-bit з низьким енергоспоживанням. Цей контролер надає широкий спектр доступних інтерфейсів, таких як I2S, I2C, UART і SPI.
Код виробника: ABX00019
Плата працює при напрузі 3,3 В і пропонує 22 цифрових входу / виходу, 12 ШІМ-виходів і сім аналогових входів. Але, все ж, найважливішим придбанням даного пристрою є те, що плата оснащена технологією NB-IoT, яка забезпечує швидкий зв'язок використовуючи стільникову мережу LTE. Вузькосмугове з'єднання здійснюється за допомогою модуля від u-blox — чіпсета з низьким енергоспоживанням SARA-R410M-02B, що працює в різних діапазонах стільникового діапазону IoT LTE. Крім того, безпечний зв'язок забезпечується криптографічним чіпом Microchip® ECC508. Крім того, на платі є зарядний пристрій і роз'єм для підключення зовнішньої антени. Ця плата призначена для глобального використання, забезпечуючи можливість підключення в діапазонах LTE Cat M1 / NB1 1, 2, 3, 4, 5, 8, 12, 13, 18, 19, 20, 25, 26, 28.
Крім цього вона виділяється ще й тим, що чинить менший вплив на споживання енергії, в порівнянні з GSM або 3G. Виходячи з усього перерахованого вище, можна зробити висновок, що даний пристрій ідеально підходить для роботи в місцях, де немає стабільного інтернет з'єднання або живлення, наприклад в системах віддаленого вимірювання, а також в тих, що забезпечують живлення від сонячних батарей.
Характеристики:
- Мікроконтролер: SAMD21 Cortex®-M0+ 32bit low power ARM MCU
- Бездротовий зв'язок: u-blox SARA-R410M-02B
- Безпека: ATECC508
- Вхідна напруга (рекомендована) (USB/VIN): 5V
- Підтримуваний тип батарей: Li-Po Single Cell, 3.7V, 1500mAh Minimum
- Робоча напруга: 3.3V
- Цифрових виводів (I/O Pins): 8
- ШІМ виводів: 13 (0 .. 8, 10, 12, 18 / A3, 19 / A4)
- UART: 1
- SPI: 1
- I2C: 1
- Аналогових виводів (вхід): 7 (ADC 8/10/12 bit)
- Аналогових виводів (вихід): 1 (DAC 10 bit)
- Зовнішні переривання: 10 (0, 1, 4, 5, 6, 7, 8, 9, 16 / A1, 17 / A2)
- Макс. значення пост. струму на 1 вивід (I/O Pin): 7 mA
- Flash пам'ять: 256 KB (внутрішня)
- SRAM: 32 KB
- EEPROM: no
- Частота: 32.768 kHz (RTC), 48 MHz
- LED_BUILTIN: 6
- Повношвидкісний USB-пристрій і вбудований хост:
- Посилення антени: 2dB
- Несуча частота: LTE bands 1, 2, 3, 4, 5, 8, 12, 13, 18, 19, 20, 25, 26, 28
- Клас зв'язку: LTE Cat M1 / NB1: Class 3 (23 dBm)
- Пропускна здатність (LTE M1 Half-Duplex): UL 375 kbps / DL 300 kbps
- Пропускна здатність (LTE NB1 Full-Duplex): UL 62.5 kbps / DL 27.2 kbps
- Позиціонування пристрою: GNSS через модем
- Енергоспоживання (LTE M1): min 100 mA / max 190 mA
- Енергоспоживання (LTE NB1): min 60 mA / max 140 mA
- SIM картка: MicroSIM (в комплект поставки плати не входить)
Додатковий порт I2C MKR NB 1500 має додатковий роз'єм, призначений для розширення шини I2C. Це 5-контактний роз'єм малого форм-фактора з кроком 1,0 мм. Механічні деталі роз'єму можна знайти в його технічному описі. Порт I2C, також званий портом самоідентифікації Eslov в Arduino, поставляється з: SDA, SCL, GND, + 5V і додатковим цифровим виведенням, призначеним для відправки сигналу тривоги на підключені до нього прості пристрої I2C. Призначення виводів показано на зображенні:
