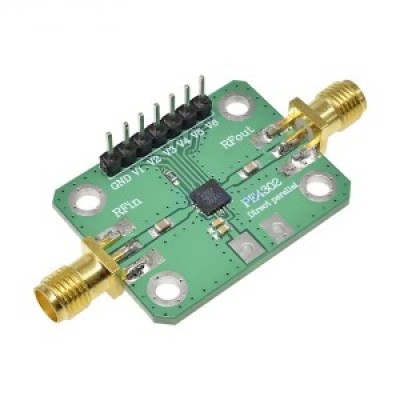

Модуль ВЧ-атенюатор PE4302 1МГц-4ГГц SMA

Програмований атенюатор на мікросхемі PE4302 з ослабленням від 0 до 31.5 db у смузі частот від 1 МГц до 4 ГГц при напрузі живлення 5В. Управління ослабленням здійснюється паралельним кодом з кроком 0.5 db.

Функції:

• Це модуль атенюатора ВЧ із числовим програмним керуванням PE4302.
• Паралельний режим перемикання простий та зручний у використанні.
• Широка пропускна здатність, яка може становити від 1 до 4 МГц.
• Діапазон ослаблення посилення програмного керування становить від 0 до 31.5 дБ.

Характеристики:

• Напруга живлення: 5 В постійного струму (типовий струм 5 мА)
• Діапазон ослаблення: від 0 до 31.5 дБ
• Крок ослаблення: 0.5 db
• Вхідний/вихідний опір: 50 Ом
• Смуга пропускання: 1 МГц ~ 4 ГГц (значення загасання відрізнятиметься на різних частотах)
• Роз'єм: SMA-мама

Посилання:

• Даташит
