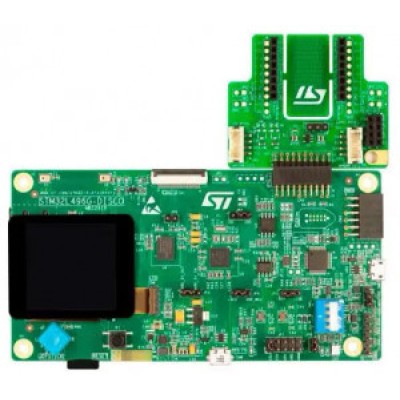

Плата розробника STM32L496G-DISCO

STM32L496G-DISCO - це плата розробника створена на базі мікроконтролера STM32L496AG (ядро ARM Cortex - M4). Ця плата має наднизьке енергоспоживання, розширену оперативну пам'ять і продуктивну графічну частину (Chrom-ART Accelerator™). Дана плата дозволяє розробляти енергоефективні прототипи пристроїв з аудіо та графічною складовою. Плата комплектується програматором/налагоджувачем ST-LINK/V2-1.

Код виробника: 497-17136-ND, STM32L496G-DISCO

На платі встановлено 1.54 дюймовий кольоровий TFT РК екран з роздільною здатністю 240x240 пікселів і паралельним інтерфейсом, SAI Audio CODEC з роз'ємом для стереогарнітури, включаючи аналоговий мікрофонний вхід, цифрові стереомікрофони MEMS, роз'єм для картки пам'яті microSD тощо.

Характеристики:

• Мікроконтролер: STM32L496AGI6 у корпусі UFBGA169
• Флеш-пам'ять: 1Мб
• ОЗУ: 320 Кб
• PSRAM: 8Мбіт
• Quad-SPI Flash: 64 Мбіт
• Дисплей: 1.54 дюймовий кольоровий TFT РК з роздільною здатністю 240x240 пікселів та паралельним інтерфейсом
• Аудіо: SAI Audio CODEC з роз'ємом для стереогарнітури, включаючи аналоговий мікрофонний вхід
• Цифрові стереомікрофони MEMS
• Гніздо для картки пам'яті microSD™ (картка в комплекті)
• Камера: 8 біт конектор
• Роз'єми: STMod+ та PMOD
• Вимірювання IDD
• Джойстик
• Кнопка скидання
• 8 світлодіодів
• Вбудований відладчик ST-LINK / V2-1 з USB-роз'ємом
• Функції USB ST-LINK: віртуальний COM порт, пристрій, що запам'ятовує, порт налагодження
• USB OTG FS з роз'ємом USB micro-AB
• Роз'єм користувача USB FS
• Сумісні роз'єми з Arduino™ Uno V3
• VIN від гнізда Arduino™
• 5 В від роз'єму Arduino™
• 2 можливі напруги живлення для MCU: 1.8 В і 3.3 В
• Безкоштовне комплексне програмне забезпечення, включаючи безліч прикладів, входить до складу пакету STM32Cube.
