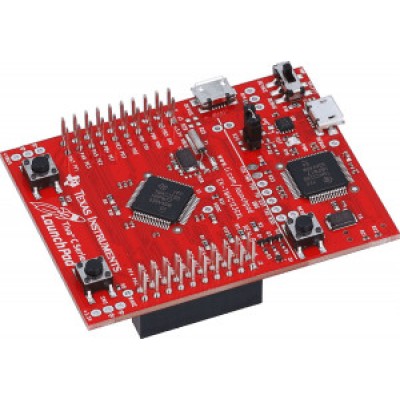

EK-TM4C123GXL (Tiva C Series LaunchPad Evaluation Kit) – повнофункціональний оціночний набір серії LaunchPad призначений для оцінки можливостей і розробки додатків на ARM мікроконтролерах серії Tiva C з ядром Cortex-M4. Відмінною особливістю даних мікроконтролерів є висока продуктивність за рахунок інтеграції модуля обчислень з плаваючою точкою, ультранизького енергоспоживання, інтегрованого інтерфейсу USB 2.0 і багатого набору послідовних інтерфейсів передачі даних.
Код виробника: 296-35760-ND, EK-TM4C123GXL
Це дешева і повнофункціональна оціночна платформа, спільно з багатим набором прикладів і демонстраційних додатків дозволить користувачам швидко приступити до розробки своїх додатків на базі мікроконтролерів серії Tiva C.
Набір розрахований для розробки і налагодження індустріальних додатків: системи віддаленого моніторингу параметрів, електронні термінали продажу, вимірювальні прилади та обладнання для тестування, системи автоматизації, системи керування мікрокліматом будівель, ігрове обладнання, системи безпеки і охорони.
Відмінні особливості:
- повнофункціональна оціночна платформа для мікроконтролерів серії Tiva C;
- встановлено мікроконтролер TM4C123GH6PM:
- 32-розрядне ядро Arm Cortex-M4;
- робоча частота до 80 МГц;
- контролер вкладених векторних переривань;
- модуль обчислень з плаваючою точкою;
- 32-канальний контролер прямого доступу до пам'яті;
- модуль захисту пам'яті;
- 256 Кбайт Flash-пам'ять, 32 Кбайт ОЗУ;
- вбудований контроллер USB 2.0;
- 12-бітний 12-канальний АЦП;
- багатий набір комунікаційних інтерфейсів (UART, SSI, SPI, MICROWIRE, I2C);
- шість 32-бітних таймерів / лічильників, шість 64-розрядних таймера / лічильника;
- до 43 ліній вводу/виводу загального призначення;
- основне призначення плати: розробка та налагодження індустріальних додатків;
- підтримка підключення плат розширення серії BoosterPack;
- контактні майданчики з сигналами ліній вводу/виводу мікроконтролера для установки додаткових коннекторів;
- інтегрований внутрішньосистемний відладчик-програматор з інтерфейсом USB на базі мікроконтролера TM4C123GH6PMI;
- порт microUSB Device;
- живлення оціночної плати від інтерфейсу USB;
- інтегрована схема регулятора напруги 3.3 В;
- встановлений користувацький 3-кольоровий світлодіод, кнопки;
- встановлена ??кнопка скидання, світлодіодний індикатор подачі живлення;
- встановлений кварцовий резонатор 32 кГц для тактування інтегрованого в мікроконтролер модуля сплячого режиму;
- повна програмна підтримка:
- встановлено демонстраційне додаток;
- набір програмних драйверів периферії;
- робота з платою підтримується в інтегрованому середовищі розробки Code Composer Studio;
- спеціалізований програмний інструмент TivaWare.
Характеристики:
- Інтерфейс підключення: USB
- Ядро базового елементу: ARM Cortex-M4
- Базовий компонент: TM4C123GH6PM
- Розрядність, біт: 32
- Допоміжний компонент: TM4C123GH6PMI, TPS73633DRB
- Цільова напруга, В: 3.3
- Напруга живлення, В: 5.0
- Джерело живлення: USB
