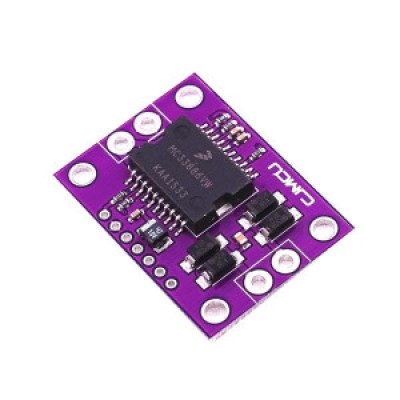

Модуль драйвера двигунів MC33886 (H-міст)

Модуль на мікросхемі драйвера MC33886 призначений для колекторних двигунів постійного струму або управління соленоїдом великої потужності. Модуль виконаний в компактному виконанні і містить всі необхідні компоненти і сигнали управління для повноцінного управління індуктивним навантаженням.

Найбільш популярні застосування модуля - самохідні та радіокеровані іграшки, системи поливу, управління соленоїдами і електромагнітними двигуни тощо.

• Напруга живлення логіки: від 4.5 В до 5 В
• Напруга силової частини: від 5 до 28 В
• Максимальний вихідний струм: 5 А
• Кількість каналів: 1 (повний Н-міст)
• Максимальна напруга логічного "0": 1,5 В
• Максимальна частота комутації: 10 кГц
• Захист:
  • від перегріву
  • від перевантаження
  • від ЕРС самоіндукції
• Розміри плати: 37x27x4 мм
• Кріпильні отвори: Ø3.5 / 20x30 мм

Посилання:

• Даташит MC33886
• Схема підключення
