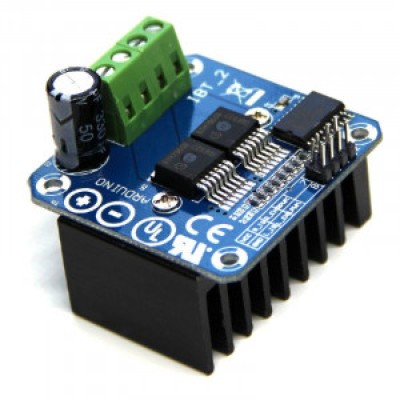

Контролер колекторного двигуна BTS7960-MODUL

Потужний інтегральний напівмостовий драйвер, розроблений компанією Infineon для інтелектуального керування електродвигунами. Виконаний на швидкодіючих чіпах BTS7960 із низьким внутрішнім опором, тому є ідеальним рішенням для проектів із високим енергоспоживанням.

Модуль підтримує керування двигуном за допомогою ШИМ при максимальній частоті 25 КГц, має захист від короткого замикання, перегріву та перевищення вихідної напруги. Рівень вхідного сигналу: 3.3В-5В, тому модуль драйвера сумісний з будь-якими мікроконтролерами, в тому числі і Arduino

Характеристики:

• Вихідний струм: 43 А
• Внутрішній опір: 16 мОм
• Частота ШІМ: 25 кГц
• Напруга живлення двигунів: 6...27 вольт
• Напруга живлення цифрової частини: 5 вольт
• Напруга по керуючих входах: 3.3-5 вольт
• Можливість каскадного з'єднання з аналогічними модулями
• Розміри: 50x50х42 мм

Роз'єм з гвинтовими затискачами:

• М+ – підключення електродвигуна
• М- - підключення електродвигуна
• B+ – підключення плюсового виведення зовнішнього потужного джерела живлення для електродвигуна від 5,5 до 27 вольт
• B - підключення мінусового виведення зовнішнього потужного джерела живлення для електродвигуна від 5,5 до 27 вольт.
