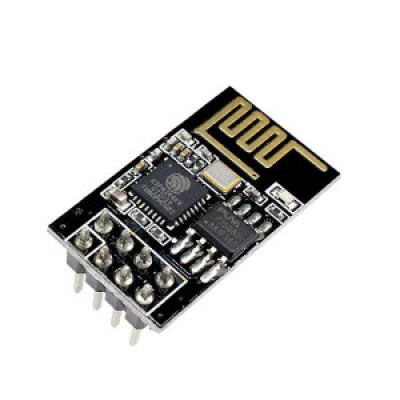

Оновлений Wi-Fi модуль ESP8266 версії ESP-01S на базі мікросхеми ESP8266EX із вбудованим стеком протоколу TCP/IP та керуванням AT-командами. Чіп створений для використання в розумних розетках, mesh-мережах, IP-камерах, бездротових сенсорах, електроніці, тощо.
Передбачено два варіанти використання чіпа: 1) міст UART-WIFI, коли модуль на базі ESP8266 підключається до існуючого рішення на базі будь-якого іншого мікроконтролера та керується AT-командами, забезпечуючи зв'язок рішення з інфраструктурою Wi-Fi; 2) реалізуючи нове рішення, що використовує сам чіп ESP8266 як керуючий мікроконтролер.
Характеристики:
- підтримка WiFi протоколів 802.11 b/g/n
- Wi-Fi Direct (P2P), soft-AP
- вбудований стек TCP/IP
- вбудований TR перемикач, balun, LNA, підсилювач потужності та відповідність мережі
- вбудований PLL, регулятори, та система управління живленням
- вихідна потужність +19.5 дБм у режимі 802.11b
- пам'ять програм: 1 МБ (8 Мбіт)
- SDIO 2.0, SPI, UART
- STBC, 1x1 MIMO, 2x1 MIMO
- пробудження та відправлення пакетів: до 22 мс
- споживання в режимі Standby до 1.0 мВт (DTIM3)
- розміри: 24.5х14 мм
Контакти:
- Vcc - живлення, +3,3В (максимально 3,6В)
- GND - загальний
- TXD - передача даних (рівень 3,3В)
- RXD - прийом даних (рівень 3,3В)
- CH_PD - вимкнення модуля (низький рівень активний, для включення модуля слід подати Vcc)
- GPIO0 - виведення загального призначення 0
- GPIO2 - виведення загального призначення 2 (LED blue, low-on)
- RST - скидання модуля (низький рівень активний)
