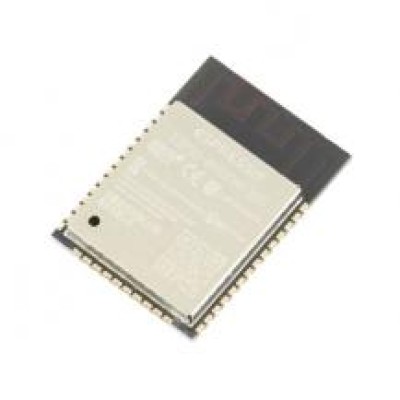

ESP-WROOM-32D (ESP32-D0WD) – новий мініатюрний високопродуктивний поєднаний Wi-Fi + BT + BLE модуль від компанії Ai-Thinker, призначений для широкого спектру застосувань, починаючи від мікропотужних мережевих датчиків до найскладніших програм, наприклад, таких як кодування голосу, потокова передача музики та MP3 кодування. ESP-32D виконаний на базі популярного двоядерного чипсета ESP32, із змінною тактовою частотою від 80 МГц до 240 МГц, можливістю індивідуального управління і живлення. Для прототипіювання зручно використовувати модуль розробника ESP32.
Модуль розроблений для переносної і автономної електроніки та додатків інтернет-речей, виконаний в мініатюрному корпусі 25,5 мм x 18 мм, має на борту Flash пам'ять, кварц 40 МГц і PCB антену, що забезпечує відмінні RF характеристики. ESP32-WROOM має багату периферію, що включає в себе такі інтерфейси як UART, SPI, I2C, I2S, роз'єм для SD карти, інфрачервоний порт, інтерфейс для підключення ємнісної сенсорної панелі. Однією з особливостей модуля є наднизьким споживання і гнучкий вибір «сплячих» режимів, що дозволяють отримати цифри до 20мкА (deep sleep mode). Модуль підтримує весь стек протоколів стандартів WiFi 802.11n і BT4.2, забезпечуючи даний функціонал через інтерфейси SPI / SDIO або I2C / UART.
Відмінні особливості:
- Підтримка dual mode Bluetooth: «classic» і BLE
- Швидкість Wi-Fi: 802.11 b / g / n до 150 Мбіт / с
- підтримка режимів Wi-Fi: клієнт, точка доступу, Sniffer, Wi-Fi Direct.
- Мінімальна чутливість -98 dBm
- Широкий діапазон робочих температур: -40 ~ +125 °C
- Енергоспоживання до 20мкА (deep sleep mode)
- Оновлення ПО по повітрю
- Об'єм пам'яті (SPI Flash): 4 Мбайт
Технічні характеристики:
- Wi-Fi Стандарти: FCC / CE / IC / TELEC / KCC / SRRC / NCC
- Протоколи: 802.11 b / g / n / d / e / i / k / r (802.11n до 150 Мбіт / с)
- A-MPDU і A-MSDU підтримка та підтримка захисного інтервалу в 0.4 сек
- Частотний діапазон: 2.4 ~ 2.5 ГГц
- Bluetooth Протоколи: Bluetooth v4.2 BR / EDR і BLE specification
- Радіо NZIF приймач з чутливістю: -98 dBm
- Передавач: Class-1, class-2 і class-3 AFH
- Аудіо: CVSD і SBC
- Апаратні засоби та інтерфейси: SD, UART, SPI, SDIO, I2C, LED PWM, Motor PWM, I2S, I2C, IR
- GPIO, сенсорний датчик, ADC, DAC, LNA передпідсилювач
- Датчики «на борту»: Hall sensor, температурний датчик
- Генератори: кварцовий 26 МГц і 32 кГц
- Живлення: 2.2 ~ 3.6 В
- Робочий струм (середній): 80 мА
- Діапазон робочих температур: -40 ° C ~ 85 ° C
- Програмне забезпечення: Режими Wi-Fi Station / softAP / SoftAP + station / P2P
- Захист: WPA / WPA2 / WPA2-Enterprise / WPS
- Шифрування: AES / RSA / ECC / SHA
- Оновлення ПО: UART Download / OTA (по мережі) / download and write firmware via host
- Розробка програм: Cloud Server Development / SDK for custom firmware development
- Мережеві протоколи: IPv4, IPv6, SSL, TCP / UDP / HTTP / FTP / MQTT
- Призначені для користувача настройки: AT instruction set, cloud server, Android / iOS App
