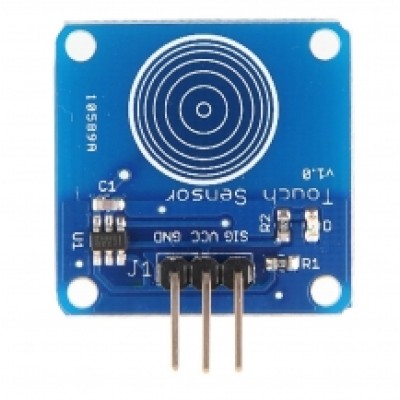

Сенсорний датчик-кнопка TTP223B

Сенсорний модуль побудований на мікросхемі ємнісного датчика дотику TTP223B. У нормальному стані на виході модуля низький логічний рівень. При торканні сенсорного майданчика на виході встановлюється високий логічний рівень.

Дуже малий струм споживання спільно з режимом зниженого споживання дозволяє використовувати модуль в системах з автономним живленням.

Модуль можна монтувати на пластикові, скляні або будь-які інші неметалеві поверхні. Чутливість датчика дозволяє монтувати його за поверхнями невеликої товщини, що дуже зручно для використання його в якості прихованих кнопок. Сенсор впевнено спрацьовує на відстані до 4 мм.

Особливості:

• Низьке споживання
• Широкий діапазон напруги живлення: від 2 до 5.5В постійного струму
• Може застосовуватися для заміни традиційних кнопок
• Зручне розташування отворів під кріпильні гвинти

Характеристики

Призначення виводів модуля:

• Інтерфейс: GND - загальний, VCC - живлення, SIG (DI) - вихід;
• Індикатор живлення: зелений світлодіод, що світиться при подачі напруги живлення;
• Область сенсора: позначена область область на платі модуля.
• Кріпильні отвори: 4 M2 отвори діаметром 2.2мм по кутах модуля;
