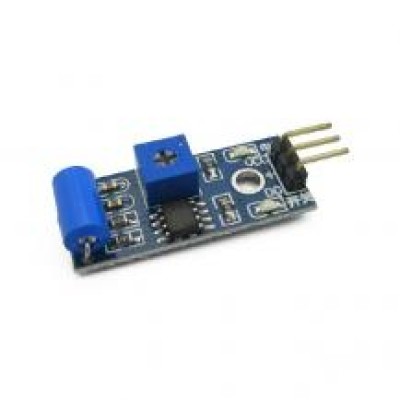

Модуль датчика вібрації SW-420

Датчик реагує на вібрацію. Використовується для детектування вібрацій в антикрадіжних системах, охоронних сигналізаціях і навіть для детектування землетрусів.

На корпусі модуля розташовані два світлодіоди. Червоний підключений до виводу живлення і горить, коли на модуль подається напруга живлення. Зелений підключений до цифрового виходу і горить, коли датчик спрацьовує. Чутливість датчика регулюється підлаштовним резистором розташованим на платі. На виході D0 присутня логічна 1, якщо немає спрацьовування і логічний 0, якщо датчик спрацював.

Характеристики:

• напруга живлення: від 3.3 до 5В
• вихід: цифровий
• є монтажний отвір для кріплення
• розміри плати: 3.2x1.4 см
• в якості компаратора використовується LM393
