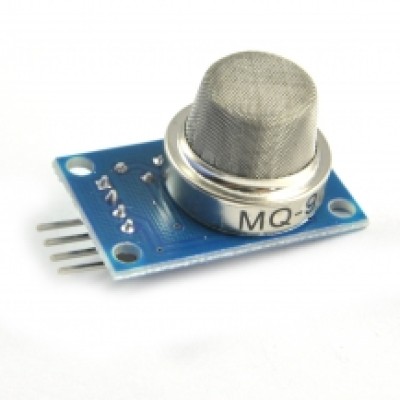

Модуль датчика газу MQ-9

Датчик газу на базі датчика MQ-9, виконаний у вигляді модуля (на платі з необхідним обвісом), використовується для перевірки витоків газу в домашніх і промислових умовах. Реагує на ЗНГ (зріджений нафтовий газ), ізобутан, метан, алкоголь, гідроген, дим і т.п. Чутливість можна регулювати потенціометром (вже встановлено на платі).

Особливості:

• малий час відгуку
• стабільний, з довгим терміном служби
• проста схема підключення

Типові діапазони вимірювань:

• метан та пропан-бутан: від 500ppm до 10000ppm
• CO: від 20ppm до 2000ppm

Характеристики:

• Напруга живлення: 5В
• Напруга нагрівача мінімальна: 1.4В
• Напруга нагрівача максимальна: 5В
• Опір нагрівача: 33Ом
• Потужність нагрівача: 340мВт
• Час розігріву: від 60 до 90 сек
• Опір датчика: від 2 до 20 кОм
• Параметри вимірювання: температура -20? ± 2? відносна вологість 65% ± 5% опір навантаження датчика: 10KΩ ± 5%

Посилання:

• Даташит
