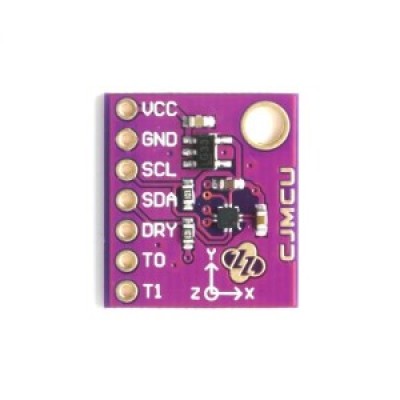

Модуль 3-осьового магнітометра HSCDTD008A

Серія датчиків HSCDTD є тривісним геомагнітним датчиком з цифровим виходом. Мікросхема містить високочутливий магнітний датчик для виявлення наземних магнітних елементів. Він забезпечує схему керування, схему обробки сигналів та послідовний інтерфейс. Функцію електронного компасу можна реалізувати шляхом поєднання з програмним забезпеченням.

Характеристики:

• Діапазон магнітного поля виявлення: одна вісь ± 2.4 мТл, 3-осьова ± 7.2 мТл.
• Споживання струму: 60 мкА тип. (Активний режим) 3 пА тип. (Режим сну)
• Напруга живлення модуля: від + 3.3 до + 5 В
• Напруга логічних рівнів: 3.3 В
• Вихідна роздільна здатність: 0.15 UT/LSB
• Інтерфейс підключення: I2C (SCL SDA)
• Нелінійність виміру: ± 1.2 мТл
• Розмір: 16 мм х 18 мм

Принципова схема:

Призначення контактів:

• Vcc: Живлення +
• GND: Живлення -
• SCL: шина тактова інтерфейсу I2C.
• SDA: шина даних інтерфейсу I2C
• T1: під час використання датчика не підключено
• TO: Цей вивід підключено до GND або NC для тестування продукту.
• DRY: вихід сигналу готовності даних, можна вибрати низький чи високий активний рівень
