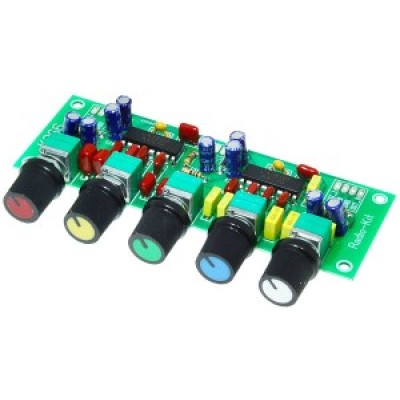

Конструктор "Темброблок стерео п'ятисмуговий K266"

Конструктор для створення п'ятисмугового темброблоку. Темброблоки використовуються для комфортного прослуховування звукових фонограм шляхом зміни тембру звуку на тих чи інших частотах. Це пов'язано з акустикою, параметрами приміщення, індивідуальним смаком людини тощо.

Цей еквалайзер дозволяє плавно змінювати частотну характеристику звукового сигналу. Регулювання здійснюється за п'ятьма смугами здвоєними потенціометрами R7-R11. Підключається еквалайзер між підсилювачем та підсилювачем потужності звукового тракту. Як активні елементи використовуються дві мікросхеми LA3600. Вихід еквалайзера слід підключити до підсилювача регулювання загальної гучності.

Технічні характеристики:

• Напруга живлення, В: 9-15
• Струм споживання, не більше мА: 10
• Вхідна напруга, В: 0.2-0.7
• Вихідна напруга, мах В: 2
• Глибина регулювання тембру, dB: -10 +10
• Частоти R7, Гц: 100
• Частоти R8, Гц: 330
• Частоти R9, кГц: 1
• Частоти R10, кГц: 33
• Частоти R11, кГц: 10

Схема електрична принципова:

Схема розташування елементів:

Правильно зібраний пристрій налаштування не потребує.

У модулі застосовані мініатюрні конденсатори, що дає можливість використовувати цей набір для установки в корпус, використовуючи при необхідності 4 отвори кріплення, передбачені в друкованій платі.
