Конструктор "Світловий ефект "Супер-робот" K121"

Даний конструктор дозволить зібрати забавний світловий ефект у вигляді робота з очима, руками, вухами і ступнями, що моргають. Простота схеми не викличе труднощів навіть у радіоаматора-початківця. А цікаве оформлення подарує гарний настрій.

Електрична схема:

Електрична схема складається з двох мультівібраторів: перший зібран на транзисторах Q1, Q2, і керує світлодіодами D4, D5(вуха) і D6, D7 (руки), другий - транзисторах Q3, Q4 і керує D8 і D9.

Світлодіоди D1 та D2 (очі), D3 включені через струмо обмежувальні резистори R1, R2 і світяться постійно.

Схема розташування елементів

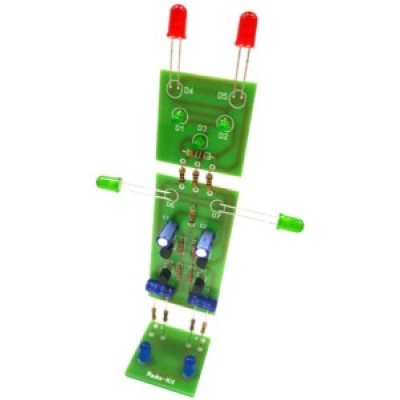

Особливості конструкції: світловий ефект "супер робот" виконаний на трьох друкованих платах, кожна представляє: голову, тулуб і ступні, які з'єднуються резисторами.

Голова являє собою плату, що містить: світлодіоди, що постійно світяться, "очі" і "ніс", а також моргаючі "вуха". На середній платі, яка є тулубом розташовані елементи схеми, а також світлодіоди які являють собою руки. Нижня плата являє собою підставку на якій знаходяться клеми живлення і два світлодіоди, що мерехтять.

У типовій комплектації конструктора постачаються такі світлодіоди:

• D1-D2 синій діаметром 5мм
• D3-D5 зелений діаметром 3мм
• D6-D7 червоний діаметром 5мм
• D8-D9 зелений діаметром 5мм

При складанні конструктора необхідно дотримуватися цоколівки транзисторів і мікросхеми, полярності електролітичних конденсаторів, світлодіодів. Правильно зібрана схема налагодження не вимагає.
