DIY-консоль LILKA на базі ESP32-S3-WROOM-1U-N16R8 (К372)

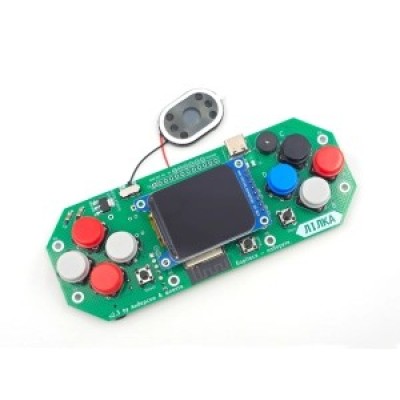

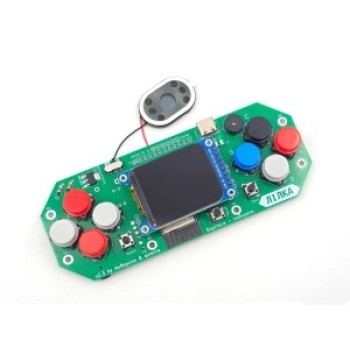

Лілка — це відкрита DIY‑консоль/плата розробника на базі модуля ESP32‑S3‑WROOM‑1‑N16R8 з IPS‑дисплеєм 1.69" (240×280, ST7789), microSD, аудіо через I2S‑ЦАП (MAX98357A), набором керувальних кнопок та 12‑контактним роз’ємом розширення (GPIO). Живлення від USB‑C або LiPo‑акумулятора (через модуль TP4056). Цей DIY набір дозволяє ознайомитися з ESP32 та основами програмування мікроконтролерів.

Повна документація розробника знаходиться по цьому посиланню.

Сценарії використання:

• Грати в ігри NES (Dendy)
• Можливо створити свої додатки
• Можливість підключення датчиків/модулів через GPIO, I2C, SPI, UART
• Навчальні проєкти з Wi‑Fi/BLE
• Підтримка Lua для легкого створення власних ігор та програм

Комплектація:

• LCD графічний дисплей TFT 1.7" 240x280 ST7789 SPI
• WIFI для ESP32-S3-WROOM-1U-N16R8 Модуль
• Динамік прямокутний пластмасовий 20х30мм 8 Ом 1Вт
• Діод Шоттки 1N5819
• Випромінювач без генератора 9.0мм x 5.5мм 3V MT-09x5.5
• Конденсатор керамічний багатошаровий 1 мкФ,Y5V,+80-20%,50В, 0805
• Макетна плата перехідник Mini, Micro, TF Card на DIP роз'єм (6 pin крок 2.54)
• Макетна плата перехідник USB, Type-C на DIP (4 отвори крок 2.54)
• Мікроперемикач повзунковий 2 положення MSS-2245
• Мікросхема 1117-33(AMS1117-3.3) SOT223
• Плата зарядки Li-Ion акумуляторів USBmicro на TP4056 FC-75 з захистом DW01 Модуль
• Роз'єм аудіо гніздо 3.5мм 6pin smd на плату PJ3013D
• Резистор (+/-5%) 0,25Вт 10 кОм
• Резистор (+/-5%) 0,25Вт 33 кОм
• Резистор (+/-5%) 0,25Вт 100 кОм
• Тактова кнопка 12х12x7.3мм, 4pin, шток=3.8мм
• Тактова кнопка 4pin 6х6x 8.0мм, шток=4.5мм
• Транзистор польовий IRLML6401TR
• ПНЧ 1х 3Вт на MAX98357 Модуль

Після складання консолі Lilka можна перейти до етапу програмування.

Якщо ви хочете перетворити плату у повноцінний кишеньковий пристрій, ви можете самостійно надрукувати або замовити друк корпусу по 3D моделі:

• Моделі корпусів
• Моделі частин до корпусу

Ці посилання на моделі корпусів та компонентів до них, які розроблені учасниками спільноти. Ви можете безкоштовно використовувати та модифікувати їх для своїх потреб, але пам’ятайте про правила ліцензування!

Поставити запитання щодо того чи іншого корпусу можна на Discord-каналі спільноти.
