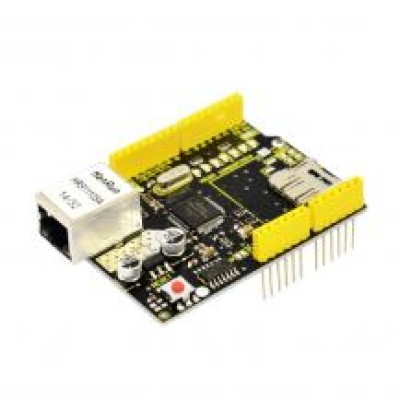

Шилд Ethernet W5100 від Keyestudio

Мережевий Etherrnet Shield W5100 дозволяє з легкістю перетворити Ваш контролер в мережевий пристрій - перетворити ваш Arduino в простий веб-сервер або використовувати Інтернет для читання/запису своїх цифрових та аналогових виходів/входів. Він безпосередньо підтримується офіційною бібліотекою Ethernet Arduino. Він також підтримує читання та запис міні-SD-карти (TF-карти), роз'єм для якої знаходиться на платі шилду. Шилд має масштабований дизайн. Ви можете не тільки безпосередньо підключити його до плати Arduino, але і встановити на нього інші шилди.

Код виробника: KS0156

Окремо варто зазначити той факт, що на платі встановлені резистори 51Ом, згідно даташиту до мікросхеми W5100, що призводить до значного тепловиділення та необхідності використання додаткового радіатора для відводу тепла.

Шилд впевнено працює з 10/100 Мбіт Ethernet, але не гарантується його робота з деякими 1000 Мбіт роутерами.

Характеристики:

• Мікросхема інтерфейсу: W5100
• Мережевий інтерфейс: Ethernet 10/100 Мбіт
• Напруга живлення: 5В
• Сумісність з контролерами Arduino Mega2560/Uno R3/Arduino Duemilanove та Mega series
• Додає слот для карти micro-SD, може використовуватися для зберігання файлів для обслуговування по мережі
• Підтримка TCP / IP протоколів
