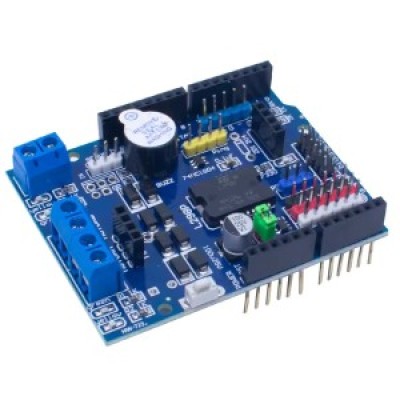

Моторшилд підсилений 5В L298P

Цей шилд особливо стане в нагоді тим, хто збирає роботів та робоплатформи з використанням колекторних двигунів. На платі, крім самого драйвера двигунів L298, зручно розміщені роз'єми для підключення Bluetooth модуля, сервопривода та датчиків. Зручне підключення, гарна якість монтажу вигідно вирізняють даний шилд від аналогічних.

На платі розташовані:

• Драйвер двигунів L298P підключений до пінів D10, D11, D12 і D13 без необхідності використання додаткових дротів
• Звуковий випромінювач на піні D4 на який Ви можете виводити сигнал тривоги
• Цифровий ШІМ вихід D9 виведений на 3-х піновий роз'єм для підключення сервоприводу
• Цифровий вхід/вихід D2 виведений на 3-піновий роз'єм для підключення датчика
• Зручні роз'єми для підключення двигунів, що дозволяють підключити одночасно два колекторних двигуна як піновим роз'ємом так і під гвинт
• Два роз'єми різних типів для підключення bluetooth модуля
• 7 цифрових, що не використовуються шилдом, входів/виходів: D2, D3, D5, D6, D7, D9, D)
• 6 аналогових входів виведені на 3-х піновий роз'єм для зручного підключення аналогових та цифрових датчиків: A0, A1, A2, A3, A4, A5
• Індикатори стану виходів драйвера
• Перемичка "OPT" для гнучкого конфігурування живленя силової частини драйвера. При встановленій перемичці використовується живлення Vin контролера для живлення драйвера двигунів.
• Кнопка скидання контролера

Характеристики товара:

• Робоча температура: -25 ° c ~ +130 ° c
• Напруга живлення: VIN від 6.5 до 12В, PWR IN від 4.8 до 24В
• Область застосування: драйвер колекторних двигунів
• Напруга живлення логічної частини: 5V
• Максимальний струм кожного каналу: ≤ 2A
• Максимальна потужність, що розсіюється: 25W (T = 75 ° C)

Контакти драйвера підключені до наступних виведень шилда:

• 10 - Enable A - ШІМ управління двигуном А
• 11 - Enable B - ШІМ управління двигуном В
• 12 - Input 1 - Напрямок двигуна А
• 13 - Input 3 - Напрямок двигуна В
