Модуль тестування датчика HC-SR04

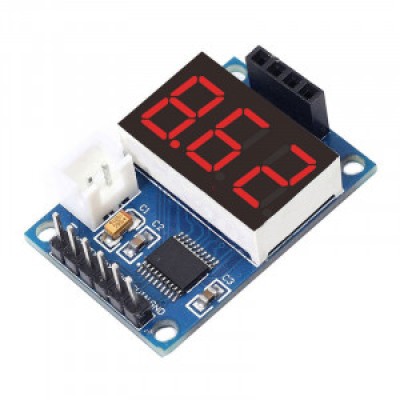

Модуль тестування датчика HC-SR04 дозволяє без мікроконтролера перевірити (а також використовувати) ультра-звуковий датчик HC-SR04 і йому подібні. Достатньо підключити датчик у роз'єм, подати живлення – і відразу можна динмічно міряти відстань до об'єкта.

При вимірі відстані площа вимірюваного об'єкта повинна бути не менше 0,5 квадратних метра, він повинен бути гладким і мати відбивну здатність - інакше це вплине на точність вимірювань.

• Значення виміряної відстані може відображатися як на дисплеї так і виведене в послідовний порт
• Цифровий дисплей підключається безпосередньо до ультразвукового модуля та живиться від напруги 5В
• Послідовний порт має контакти VCC, TX, RX та GND для підключення до мікроконтролера або USB-UART перехідника. Швидкість обміну даними 9600 Бод. Вихідний формат даних: "D:XXX/r/n", де XXX значення відстані від сантиметрів.

Характеристики:

• модуль побудований на високопродуктивному процесорі STM8S103
• цифровий дисплей
• дані можуть виводитись через послідовний порт
• вимірювана відстань: 3см - 400см
• одиниці вимірювання, що індикуються: см
• похибка виміру: ~ 1%
• робоча напруга: 5В
• габаритні розміри модуля: 24.2×35.1мм

Опис інтерфейсу:

• VCC, GND: подача напруги живлення 5В
• 2.54 мм роз'єм: Подача напруги живлення 5В
• TX: Вихід послідовного інтерфейсу
• RX: Вхід послідовного інтерфейсу
• NRST, SWIN: зарезервовані та використовуються при перепрограмуванні мікроконтролера STM8
