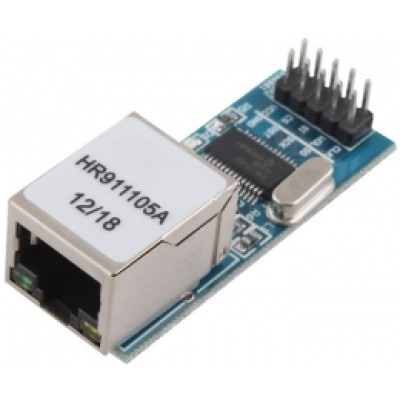

ENC28J60 Ethernet модуль міні

Аналогічний модулю ENC28J60 Ethernet, але в меншому форм-факторі, також може бути безпосередньо підключений до більшості типів мікроконтролерів (в тому числі Arduino) по стандартному SPI інтерфейсом.

Характеристики:

• чіп ENC28J60 Ethernet, корпус SOP28
• робоча частота 25МГц
• SPI інтерфейс
• 2x5 роз'єм підключення до пристрою
• вбудований роз'єм RJ45
• живлення: +3.3 В
• розміри плати 50x15 мм

Для використання модуля з бібліотекою (див. Посилання нижче), потрібно підключити його наступним чином:

• Вивід 10 Ардуіно до виводу CS модуля
• Вивід 11 Ардуіно до виводу SI модуля
• Вивід 12 Ардуіно до виводу SO модуля
• Вивід 13 Ардуіно до виводу SCK модуля
• Вивід 5V Ардуіно до виводу VCC модуля
• Вивід GND Ардуіно до виводу GND модуля

  Внимание! Чип ENC28J60 питается от 3.3В, не подавайте на него питание с вывода 5В Arduino, т.к. это выведет его из строя.

Рекомендуємо ознайомитися також з Ethernet шилдом з SD слотом

Посилання:

• Даташит ENC28J60
• обговорення на форумі
• TCP/IP стек з відкритим кодом як Arduino бібліотека
