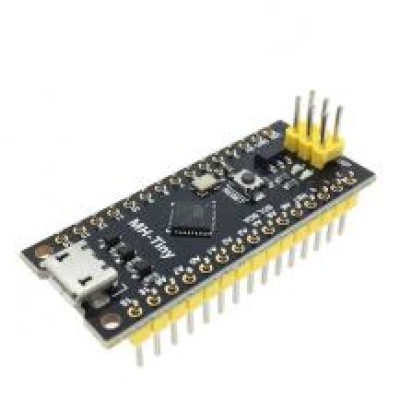

Плата Arduino MH-Tiny Micro 16Мгц нерозпаяна

Arduino MH-Tiny Micro 16МГц з нераспаяннимі pls-коннекторами - маленька, самодостатня, роз'єми-сумісна (програмно це не ATMega328!) З макетке плата на мікроконтролері ATTiny88. Вона практично збігається за функціональністю з Arduino Uno, але має менший форм-фактор. У MH-Tiny Micro немає роз'єму для зовнішнього блоку живлення, а замість стандартного кабелю використовується Micro-B USB (кабель відсутній в комплекті). Ідеальний варіант для бюджетних і не складних пристроїв.

Для підключення до комп'ютера використовується програмний порт USB для якого задіяно 2 виведення контролера.

Живлення:

Arduino MH-Tiny Micro може живитись від Micro-B USB роз'єму, 6-12В нерегульованого зовнішнього джерела живлення (пін "Vin") або 5В стабільного зовнішнього живлення (пін "5В"). Живлення автоматично перемикається на джерело з більш високою напругою.

Пам'ять:

ATtiny88 має 8 кБ пам'яті (з них 2 кБ зайнято загрузчиком), 512 байт SRAM і 64 байт EEPROM.

Характеристики:

• Мікроконтролер: ATTiny88
• Вхідна напруга (рекомендований): 7-12В
• Цифрових входів / виходів: 26 (з яких 2 (D9 і D10) можуть бути використані як апаратний ШІМ і 26 як програмний)
• Аналогових входів: 8
• Максимальний струм навантаження на входах / виходах: 40 мА
• Пам'ять: 8 кБ з яких 2кб використовується бутлоадер
• SRAM: 512 байт
• EEPROM: 64 байт
• Частота: 16 МГц
• Колір чорний

Посилання:

• Прошивка завантажувача і багато іншої цікавої інформації
• Завантажувач
