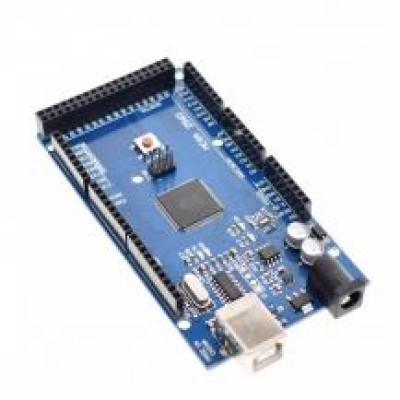

Репліка оригінальної плати Arduino Mega2560. Як USB-UART перехідник використовується мікросхема CH340, яка добре себе зарекомендувала та відрізняється хорошою стабільністю, високою швидкістю передачі даних, але для якої потрібна додаткова установка драйверів.Також контролер від попередників відрізняється додатковими контактами SDA і SCL (I2C інтерфейс) і виходами AREF - джерела опорногї напруги для АЦП контролера і IOREF - виходом напруги живлення портів введення-виведення (для автоматичного перемикання напруги периферії при використанні 5В і 3.3В контролерів). В усьому іншому це все той же контролер Arduino Mega2560 на базі мікроконтролера Atmega2560 з масою прикладів програм, бібліотек і опису побудови готових конструкцій.
Arduino - це відкрита платформа з відкритим кодом програм і бібліотек, що перебувають у вільному доступі, яка дозволяє збирати різноманітні електронні пристрої. Плата Arduino Mega2560 буде цікава дизайнерам, програмістам, креативним та допитливим людям, які бажають зібрати та запрограмувати свій пристрій або керовану конструкцію.
Для цієї платформи написана величезна кількість різних прикладних програм і бібліотек. Мабуть не залишилося датчиків, дисплеїв і виконавчих механізмів для яких не написана Arduino бібліотека або програма, в яких вони використовуються.
Для програмування використовується спрощена версія C++. Розробку ПЗ можна вести як з використанням безкоштовного середовища Arduino IDE, так і за допомогою довільного C/C++ інструментарію. Для програмування та передачі даних на ПК потрібен USB-кабель, а для автономної роботи можна використати блок живлення, батарейки чи акумулятор на 7-12 В роз'єм 5.5*2.1мм.
Характеристики:
- Мікроконтролер - ATmega2560 - 16AU
- Спосіб підключення до USB: конвертер CH340
- Робоча напруга контролера:
- Вхід USB: 5В
- Вхід VCC: 5ВВхід Vin: 7,5В-12В
- Цифрові входи/виходи - 54 (17 з яких забезпечують вихід PWM/ШІМ)
- Аналогові входи - 16
- Інтерфейси:
- Постійний струм ліній входів/виходів: не більше 40 мА
- Постійний вихідний струм стабілізатору на 3,3В: не більше 50 мА
- Флеш-пам'ять програм: 256 Кб, з яких 8 Кб використовуються завантажувачем
- Оперативна пам'ять: 8 Кб SRAM
- Енергонезалежна пам'ять: 4 КБ
- Тактова частота 16 МГц
Посилання:
- Драйвер для CH340
- Даташит на Atmega2560
