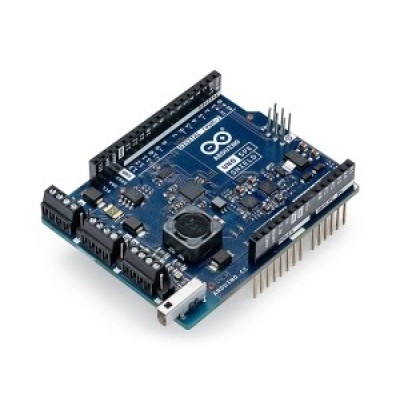

Arduino UNO SPE Shield ASX00073

Arduino UNO SPE Shield — це професійне рішення для проєктів на базі Arduino UNO R4, яке додає підтримку сучасної технології Single Pair Ethernet (10BASE-T1S) з одночасною передачею живлення по тій самій лінії (PoDL — Power over Data Line). Завдяки вбудованому контролеру Microchip LAN8651B1, щит забезпечує стабільну передачу даних на швидкості до 10 Мбіт/с через один вита́ний провідник.

Код виробника: ASX00073

Модуль також оснащений RS485 (XR33058) для інтеграції з існуючими промисловими системами, що робить його універсальним містком між старими та сучасними протоколами зв’язку.

UNO SPE Shield значно спрощує кабельну інфраструктуру, зменшує витрати на монтаж та пришвидшує створення IoT- і промислових рішень.

Особливості та переваги:

• Single Pair Ethernet (10BASE-T1S) з PoDL
  Дані та живлення по одному кабелю — мінімум проводки, максимум ефективності.
• Подвійна комунікація: SPE + RS485
  Підтримка одночасно сучасних і legacy-пристроїв.
• Проста інтеграція в індустріальні системи
  Під’єднання через гвинтові клеми та стандартні конектори.
• Retrofit-готовність
  Дозволяє оновити старі RS485-системи без заміни інфраструктури.
• Повна сумісність з Arduino UNO R4
  Підтримка бібліотек, прикладів та швидкий старт.

Приклади застосування:

• Промислова автоматизація — підключення датчиків, виконавчих механізмів та існуючого обладнання однією лінією SPE.
• Енергетика та Smart-Grid — збір даних від лічильників і інверторів, підтримка RS485-пристроїв.
• Автомобільні системи — поєднання блоків керування, ADAS, контролерів і старих модулів через RS485.
• BMS / керування будівлею — об’єднання освітлення, охорони, вентиляції та HVAC у єдину мережу.
• IoT-прототипування — швидке створення рішень з високошвидкісною передачею даних.

Технічні характеристики:

• Ethernet: (SPE) 10BASE-T1S, MAC-PHY LAN8651B1, SPI
• Швидкість передачі: 10 Мбіт/с по одній парі
• Роз’єми: SPE T1SP / T1SN — гвинтові клеми, окремий SPE-конектор
• Інтерфейси: I²C, Serial, PWM
• RS485: XR33058, half-duplex, до 20 Мбіт/с, гвинтова клема
• Живлення:через PoDL 6–24 В через T1SP
• Альтернативне живлення: 6–24 В через VIN на клемі
• Розміри: 68,85 × 53,34 мм
• Сумісність: Arduino UNO R4
