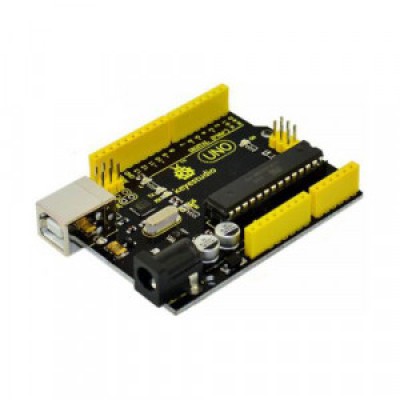

Arduino Uno Rev3 від Keyestudio

Високоякісна копія оригінальної плати Arduino Uno останньої моделі R3 від компанії keyestudio виконана на мікроконтролері ATmega328P, замість чіпа FTDI використовується ATmega16U2, що дозволяє підвищити швидкість передачі даних. Драйвери для Linux та Mac OS не потрібні. Для Windows – необхідний inf файл, який входить до складу Arduino IDE. Після прошивання, ATmega16U2 дозволяє використовувати контролер як клавіатуру, мишу або джойстик. USB-кабель в комплект контролера не входить і його необхідно придбати окремо.

Код виробника: KS0001

Arduino – це відкрита платформа, яка дозволяє збирати різноманітні електронні пристрої. Плата Ардуіно Уно буде цікава дизайнерам, програмістам, креативним та допитливим людям, які бажають зібрати та запрограмувати свій пристрій або керовану конструкцію.

Для програмування використовується спрощена версія C++. Розробку ПЗ можна вести як з використанням безкоштовного середовища Arduino IDE, так і за допомогою довільного C/C++ інструментарію. Для програмування та передачі даних на ПК потрібен USB-кабель, а для автономної роботи можна використати блок живлення, батарейки чи акумулятор на 7-12В роз'єм 5.52.1 мм.

Від попередньої версії контролер відрізняється:

• Наявністю додаткових окремих виводів інтерфейсу I2C, входу опорної напруги (IOREF) вбудованого АЦП.
• Посиленим ланцюгом сигналу Reset
• Інтерфейсний контролер 8U2 замінений на 16U2

Характеристики:

• Мікроконтролер: ATmega328
• Робоча напруга: 5В
• Напруга живлення (рекомендована): 7-12В
• Напруга живлення (гранична): 6-20В
• Цифрові входи/виходи: 14 (6 з них можуть працювати в режимі ШІМ)
• Аналогові входи: 6
• Сила струму на входах/виходах: 40мА
• Сила струму для виходу 3.3В: 50мА
• Объем флеш памяті 32 кБ (з них 0.5кБ зайнято під бутлоадер)
• SRAM: 2кБ
• EEPROM: 1кБ
• Робоча частота: 16МГц
• Розмір: 68 х 53 х 15 мм
• Вага плати: 25 г
