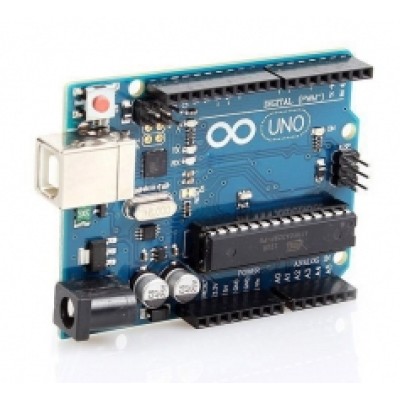

Репліка оригінальної Arduino Uno Rev3. Виробництво - Китай. Від попередніх версій контролер відрізняється мікросхемою USB-UART перехідника (ATMega16u2), яка відрізняється високою швидкістю передачі даних і для якої не потрібна додаткова установка драйверів - драйвера встановлюються автоматично при встановленні середовища розробки Arduino IDE, додатковими контактами SDA та SCL (I2C інтерфейс) та контактами AREF джерела опорної напруги для АЦП контролера та IOREF - виходом напруги живлення портів введення-виводу (для автоматичного перемикання напруги периферії при використанні 5В та 3,3В контролерів). У всьому іншому це той самий контролер Arduino UNO на базі мікроконтролера Atmega328 з масою прикладів програм, бібліотек та опису побудови готових конструкцій.
Мікроконтролер ATmega16u2 дозволяє використовувати контролер Arduino UNO як USB HID пристрій. При перепрошивці цього мікроконтролера можна використовувати контролер як клавіатуру, мишу або ігровий джойстик.
Arduino - це відкрита платформа з відкритим кодом програм та бібліотек, яка дозволяє збирати всілякі електронні пристрої. Плата Arduino UNO буде цікава креативникам, дизайнерам, програмістам і всім допитливим розумам, які бажають зібрати свій пристрій або керовану конструкцію. Для цієї платформи написано безліч різних прикладних програм і бібліотек. Мабуть, не залишилося датчиків, дисплеїв і виконавчих механізмів для яких не написана Arduino бібліотека або програма, в яких вони використовуються.
Для програмування використовується спрощена версія C++, розробку можна проводити як із використанням безкоштовного середовища Arduino IDE, так і за допомогою довільного C/C++ інструментарію. Для підключення до комп'ютера вам знадобиться USB-кабель, а для автономної роботи знадобиться блок живлення на 7,5-12 В з роз'ємом 5.5*2.1мм.
Характеристики
- Мікроконтролер: ATmega328
- Робоча напруга контролера:
- Вхід USB: 5В
- Вхід VCC: 5В
- Вхід Vin: 7,5В - 12В
- Цифрових входів/виходів: 14 (6 з них ШІМ)
- Аналогових входів: 6
- Flash пам'ять програм: 32Кб
- Оперативна пам'ять: 2Кб
- Частота: 16 МГц
- Розмір: 68 х 53 х 15 мм
- Виробництво: Китай
