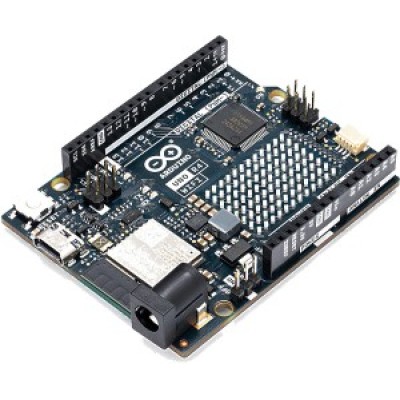

Arduino UNO R4 WiFi поєднує обчислювальну потужність і нові периферійні пристрої мікроконтролера RA4M1 від Renesas з можливостями бездротового зв'язку ESP32-S3 від Espressif. До того ж, UNO R4 WiFi містить на платі вбудовану світлодіодну матрицю 12x8, роз'єм Qwiic, VRTC та контакт OFF, що задовольняє всі потенційні потреби виробників у їхньому наступному проекті. За допомогою UNO R4 WiFi можна легко оновити свій проект і додати бездротове з'єднання, щоб розширити можливості вашої поточної установки. Якщо це ваш перший проект, то на цій платі є все необхідне для розвитку вашої творчості.
Код виробника: ABX00087
Особливості Arduino UNO R4 WiFi:
- Апаратна сумісність з форм-фактором UNO: UNO R4 WiFi має той же форм-фактор, розпинування та робочу напругу 5 В, що і його попередник UNO R3, що забезпечує плавний перехід для існуючих плат та проектів.
- Розширена пам'ять та швидка тактова частота: UNO R4 WiFi може похвалитися збільшеним об'ємом пам'яті та вищою тактовою частотою, що дозволяє виконувати більш точні обчислення та легко виконувати складні проекти.
- Додаткові вбудовані периферійні пристрої: UNO R4 WiFi представляє ряд вбудованих периферійних пристроїв, включаючи 12-бітовий ЦАП, CAN BUS та операційний підсилювач, що забезпечують розширені можливості та гнучкість конструкції.
- Розширений діапазон вхідної напруги 24 В: UNO R4 WiFi підтримує широкий діапазон вхідної напруги, що забезпечує плавну інтеграцію з двигунами, світлодіодними стрічками та іншими виконавчими пристроями, використовуючи одне джерело живлення.
- Підтримка HID. Завдяки вбудованій підтримці HID UNO R4 WiFi може імітувати мишу або клавіатуру при підключенні до комп'ютера через USB, що спрощує надсилання натискань клавіш і рухів миші.
- Wi-Fi® та Bluetooth®: UNO R4 WiFi оснащений модулем ESP32-S3, що дозволяє виробникам додавати бездротовий зв'язок у свої проекти. У поєднанні з хмарою Arduino IoT виробники можуть віддалено відстежувати та контролювати свої проекти.
- Роз'єм Qwiic: UNO R4 WiFi оснащений роз'ємом Qwiic I2C, що дозволяє легко підключатися до вузлів великої екосистеми Qwiic. Кабелі-адаптери також забезпечують сумісність із датчиками та виконавчими механізмами на основі інших роз'ємів.
- Підтримка годинника реального часу з батарейним живленням: UNO R4 WiFi включає додаткові контакти, у тому числі контакт «OFF» для вимикання плати та контакт «VRTC» для підтримки живлення та роботи внутрішніх годинників реального часу.
- Світлодіодна матриця: UNO R4 WiFi оснащений яскравою червоною світлодіодною матрицею 12x8, що ідеально підходить для творчих проектів з анімацією або відображенням даних датчиків, що усуває необхідність додаткового обладнання.
- Діагностика помилок під час виконання: UNO R4 WiFi включає механізм виявлення помилок, який виявляє збої під час виконання і надає докладні пояснення і підказки про рядок коду, що викликає збій.
Завдяки всім цим функціям, укладеним у добре відомий форм-фактор UNO, зараз час оновити свій проект або почати створювати новий. UNO R4 WiFi пропонує безпрецедентну універсальність та можливості для розробників усіх рівнів.
Якщо ви шукаєте полегшену версію Arduino UNO R4, можна використовувати Arduino UNO R4 Minima.
Сумісність з хмарою Arduino IoT: використовуйте свою плату у хмарі Інтернету речей Arduino - простий та швидкий спосіб забезпечити безпечний зв'язок для всіх ваших підключених речей.
Характеристики:
- Назва контролера: Arduino® UNO R4 Wi-Fi
- Артикул ABX00087
- Мікроконтролер: Ренесас RA4M1 (Arm® Cortex®-M4)
- USB порт USB-C® Програмний порт
- Цифрові контакти вводу/виводу: 14
- Аналогові вхідні контакти: 6
- ЦАП 1
- ШИМ-виходи: 6
- Комунікація:
- UART 1x
- I2C 1x
- SPI 1x
- CAN x1
- Живлення:
- Робоча напруга контролера: 5 В (ESP32-S3 - 3.3 В)
- Вхідна напруга живлення (Vin) від 6 до 24 В
- Максимальний струм на контакт введення-виведення: 8 мА
- Тактова частота:
- Основне ядро: 48 МГц
- ЕСП32-С3: до 240 МГц
- Пам'ять:
- РА4М1:
- Пам'ять програм: 256 КБ
- Оперативна пам'ять: 32 КБ
- ESP32-S3:
- Пам'ять програм: 384 КБ
- Оперативна пам'ять: 512 КБ
- Розміри: 68.85 х 53.34 мм
