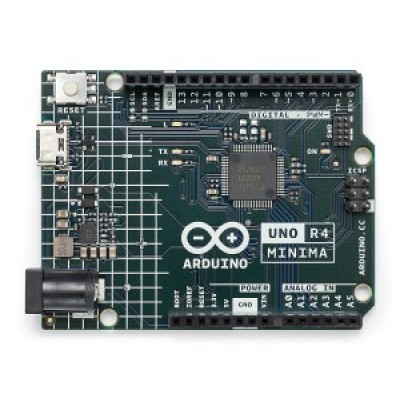

Удосконалена та покращена плата Arduino UNO R4 Minima оснащена потужним 32-бітним мікроконтролером, люб'язно наданим компанією Renesas. Приготуйтеся до збільшення обчислювальної потужності, розширення пам'яті та абсолютно нового рівня вбудованих периферійних пристроїв. Сумісність з існуючими екранами та аксесуарами залишається незмінною і немає необхідності вносити будь-які зміни до стандартного форм-фактора або робочої напруги 5 В. UNO R4, що приєднується до екосистеми Arduino, є надійним доповненням, придатним як для новачків, так і для досвідчених ентузіастів електроніки. . Незалежно від того, чи починаєте ви чи хочете розширити межі своїх проектів, ця надійна плата завжди забезпечує надійну продуктивність.
Код виробника: ABX00080
Ключові відмінності:
- Апаратна сумісність з форм-фактором UNO: UNO R4 Minima має той же форм-фактор, розпинування та робочу напругу 5 В, що і його попередник UNO R3. Це забезпечує плавний перехід для існуючих плат та проектів, використовуючи велику та унікальну екосистему, вже створену для Arduino UNO.
- Розширена пам'ять і швидша тактова частота: приготуйтеся до точніших обчислень та можливості з легкістю виконувати складні проекти. UNO R4 Minima може похвалитися збільшеним об'ємом пам'яті і вищою тактовою частотою, що дозволяє вам легко вирішувати складні завдання.
- Додаткові вбудовані периферійні пристрої: UNO R4 Minima представляє низку вбудованих периферійних пристроїв, включаючи 12-бітовий ЦАП, CAN BUS та операційний підсилювач. Ці додаткові компоненти надають вам розширені можливості та гнучкість у ваших проектах.
- Розширений допуск живлення до 24 В. UNO R4 Minima тепер підтримує більш широкий діапазон вхідної напруги Vin, що дозволяє подавати живлення до 24 В. Це забезпечує плавну інтеграцію з двигунами, світлодіодними стрічками та іншими виконавчими пристроями, спрощуючи ваші проекти за рахунок використання одного джерела живлення.
- Роз'єм SWD. Налагодження – найважливіший аспект будь-якого проекту. Просто підключіть зовнішній наладчик до UNO R4 Minima та легко контролюйте внутрішню роботу вашої системи. Зберігайте контроль та отримуйте цінну інформацію.
- Підтримка HID: UNO R4 Minima оснащена вбудованою підтримкою HID (Human Interface Device), що дозволяє імітувати мишу або клавіатуру під час підключення до комп'ютера через кабель USB. Ця зручна функція спрощує надсилання натискань клавіш і рухів миші на комп'ютер, підвищуючи зручність використання та функціональність.
Розташування та призначення контактів:
Характеристики:
- Плата: Arduino® UNO R4 Minima
- Артикул: ABX00080
- Мікроконтролер: Renesas RA4M1 (Arm® Cortex®-M4)
- USB інтерфейс: USB-C® порт програмування
- Контакти: цифрові контакти вводу/виводу 14
- Контакти аналогові: вхідні контакти 6
- Інтерфейси:
- ЦАП х1
- ШИМ-контакти х6
- Комунікація: UART х1
- I2C 1x
- SPI 1x
- CAN шина: х1
- USB type-C: x1
- Живлення цифрової частини: 5 В
- Вхідна напруга (Vin): від 6 до 24 В
- Постійний струм на контакт введення-виведення: 8 мА
- Тактова частота мікроконтролера: 48 МГц
- Пам'ять:
- Пам'ять програм: 256 КБ флеш-пам'яті
- Оперативна пам'ять: 32 КБ
- Розміри: 68.85 х 53.34 мм
Посилання:
- Принципова схема
- Технічний опис
