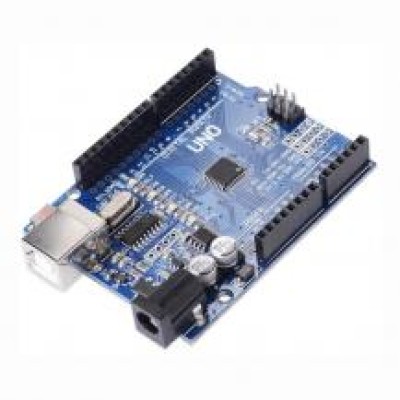

Репліка оригінальної плати Arduino UNO. Як USB-UART перехідник використовується мікросхема CH340, яка добре себе зарекомендувала та відрізняється хорошою стабільністю, високою швидкістю передачі даних, але для якої потрібна додаткова установка драйверів.Також контролер від попередників відрізняється додатковими контактами SDA і SCL (I2C інтерфейс) і виходами AREF - джерела опорногї напруги для АЦП контролера і IOREF - виходом напруги живлення портів введення-виведення (для автоматичного перемикання напруги периферії при використанні 5В і 3.3В контролерів). В усьому іншому це все той же контролер Arduino UNO на базі мікроконтролера Atmega328p з масою прикладів програм, бібліотек і опису побудови готових конструкцій.
Arduino - це відкрита платформа з відкритим кодом програм і бібліотек, що перебувають у вільному доступі, яка дозволяє збирати різноманітні електронні пристрої. Плата Arduino UNO буде цікава дизайнерам, програмістам, креативним та допитливим людям, які бажають зібрати та запрограмувати свій пристрій або керовану конструкцію.
Для цієї платформи написана величезна кількість різних прикладних програм і бібліотек. Мабуть не залишилося датчиків, дисплеїв і виконавчих механізмів для яких не написана Arduino бібліотека або програма, в яких вони використовуються.
Для програмування використовується спрощена версія C++. Розробку ПЗ можна вести як з використанням безкоштовного середовища Arduino IDE, так і за допомогою довільного C/C++ інструментарію. Для програмування та передачі даних на ПК потрібен USB-кабель, а для автономної роботи можна використати блок живлення, батарейки чи акумулятор на 7-12 В роз'єм 5.5*2.1мм.
Характеристики:
- Мікроконтролер : ATmega328
- Робоча напруга контролера:
- Вхід USB: 5В
- Вхід VCC: 5В
- Вхід Vin: 7,5В-12В
- Цифрові входи/виходи: 14 (6 з них ШІМ)
- Аналогові входи: 6
- Флеш-пам'ять програм: 32Кб
- Оперативна пам'ять: 2Кб
- Тактова частота: 16 МГц
- Размер: 68 х 53 х 15 мм
