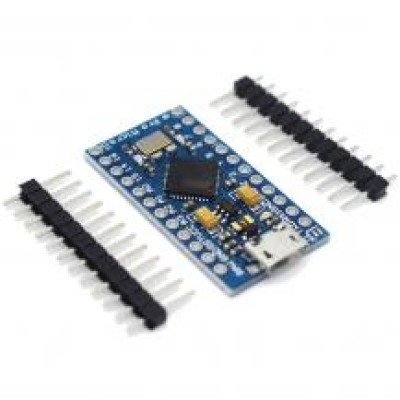

Arduino Pro Micro з конекторами

Arduino сумісний контролер побудований на базі мікроконтролера ATmega32U4. З самого початку розроблений компанією Sparkfun Electronics та має відкриті вихідні коди (схема, плата). Побудований на базі Arduino Leonardo, але має набагато менший форм-фактор і вагу.

Плата має 24 контакти і 3 світлодіоди, один з яких виділено для індикації живлення. Так само є 4 аналогових входи (АЦП), 5 виходів ШІМ (PWM), апаратний UART (Rx Tx). Працює від 5В на частоті 16МГц, на вході RAW може приймати живлення до 10В (обрізаючи його до необхідних 5В вбудованим регулятором).

Характеристики:

• контролер ATmega32U4 працює на частоті 16 МГц, живлення 5В
• підтримується починаючи з Arduino IDE 1.0.1 і вище
• програмується безпосередньо через роз'єм micro-USB
• 4 аналогових 10-бітних входи
• 12 цифрових входів/виходів (5 з них з ШІМ)
• Rx Tx послідовний інтерфейс
• розмір: 18х33 мм

Посилання:

• Схема
• Інформація про завантажувач
• Інструкция про роботу з продуктом
