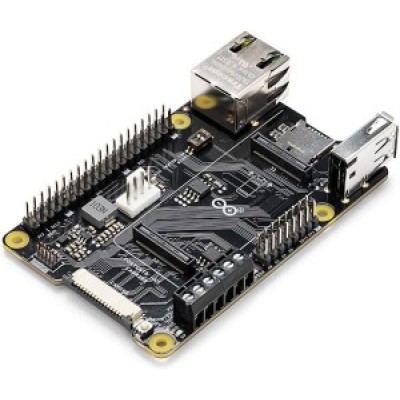

Arduino® Portenta Hat Carrier ASX00049

Portenta Hat Carrier - це інноваційне рішення, що дозволяє реалізувати безліч проектів у галузі робототехніки, промисловості та автоматизації будівель. У поєднанні з платами Portenta X8, H7 або C33 він перетворюється на потужну промислову платформу, додатково доповнену сумісністю з Raspberry Pi® Hats. Носій забезпечує легкий доступ до масиву периферійних пристроїв, таких як CAN, ethernet, microSD, USB, камера та аналогові порти введення та виведення. Його конструкція покращена за рахунок спеціальних контактів для ефективного налагодження та роз'єму вентилятора PWM.

Код виробника: ASX00049

Цільові області:

• Промислова автоматизація
• Автоматизація будівель
• Робототехніка
• Прототипування

Характеристики:

• Напруга живлення:
  • Від вбудованої гвинтової клемної колодки (J9): +7-32 У постійного струму для живлення як носія, так і підключеної плати сімейства Portenta
  • Живлення +5 В постійного струму: +5 В постійного струму від роз'єму USB-C® підключеної плати сімейства Portenta
  • Від вбудованого 40-контактного роз'єму заголовка (J5): Живлення +5 В постійного струму
• Максимальний струм носія: 1.5 А
• USB-підключення USB-A для реєстрації даних та зовнішніх периферійних пристроїв (x1)
• Інтерфейси зв'язку:
  • Ethernet (x1)
  • SPI (x1)
  • I2S (x1)
  • I2C (x3)
  • UART (без керування потоком) (x3)
• Сертифікати CE/RED, FCC, UKCA, IC, RoHS, REACH та WEEE

Розташування та призначення виводів:

Комплектація:

• Arduino® Portenta Hat Carrier х 1

Посилання:

• Документація
• Принципова схема
