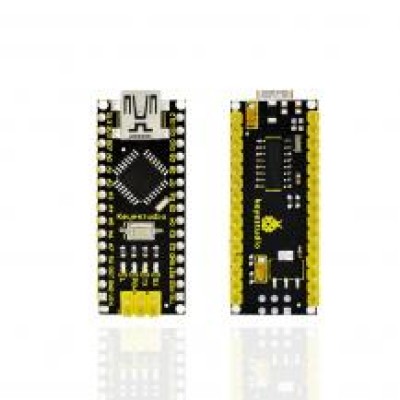

Arduino Nano V3 ATmega328P-AU від Keyestudio

Контролер Arduino NANO CH340 від Keyestudio - це невелика, повністю функціональна плата контролера на базі ATmega328. Це платформа з відкритим кодом, з 12 цифровими виводами введення/виведення (з яких 6 забезпечують вихід PWM), 8 аналоговими вхідними контактами, контактами 0 (RX) і 1 (TX), які використовуються для прийому (RX) та передачі (TX ) TTL-послідовних даних, роз'ємом USB Mini-B, роз'ємом ICSP та кнопкою скидання.

Код виробника: KS0173

Увага! У версіях Arduino IDE вище 1.6.20 з'явилася опція вибору версії бутлоадера (за замовчуванням - новий), тому старі версії плат можуть не реагувати на програмування по USB.

Якісна копія оригінальної плати, виробництво - Китай. Для підключення до комп'ютера використовується мікросхема CH340G (посилання на драйвер нижче).

Контролер Arduino Nano CH340 можна живити як від Mini-B USB роз'єму або зовнішнього джерела живлення 6-12В (пін "Vin") так і від 5В стабільного зовнішнього живлення (пін "5V"). Живлення автоматично перемикається на джерело з більш високою напругою.

Характеристики:

• 12 цифрових входів / виходів D2 ~ D13;
• 8 штирьків аналогового входу A0 ~ A7;
• Контакт 0 (RX) і 1 (TX), який використовується для прийому (RX) та передачі (TX) послідовних даних TTL-UART;
• 6 штирьків ШІМ, D3, D5, D6, D9, D10, D11;
• Atmel Atmega328P-AU в якості мікроконтролера;
• Роз'єм USB Mini-B для завантаження та живлення;
• Підтримка зовнішнього джерела живлення 5 В ~ 12 В постійного струму;
• Підтримка завантаження ISP.

Посилання:

• Wiki
• Драйвер CH340
