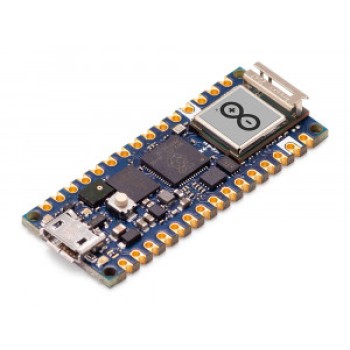

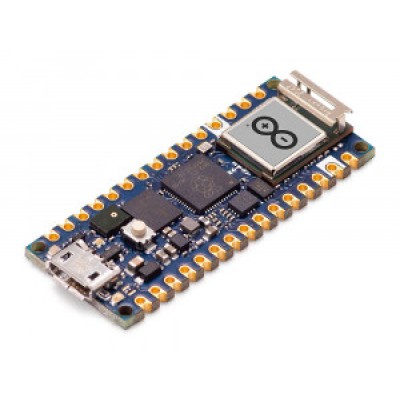

Arduino Nano RP2040 Connect - контролер на платі у форматі контролера Arduino Nano із застосованим двоядерним мікроконтролером RP2040 Arm Cortex M0+ із частотою процесорів 133 МГц. Він містить 264 КБ SRAM та 16 МБ флеш-пам'яті пам'яті програм. Але що дійсно цікаво, то це вбудовані можливості підключення до бездротової мережі. Надзвичайно популярний радіомодуль u-blox NINA-W102, що легко адаптується, робить його справжнім чемпіоном IoT. Це також означає, що ви можете використовувати всі сили хмари завдяки повній сумісності з Arduino Cloud. Він має вбудовані датчики, які також перетворюють ваші збірки на потужні проекти. Мікрофон та датчик руху додають глибини можливостей, які майже неможливо знайти на контролерах такого розміру.
Код виробника: ABX00052
Радіомодуль u-blox NINA-W102 робить це єдиною опцією, що підключає RP2040 до бездротових мереж. Він забезпечує повне підключення WiFi 802.11b/g/n, а також Bluetooth® та Bluetooth® Low Energy v4.2.
Датчики:
На цій крихітній платі встановлено кілька дуже корисних датчиків. Вбудований мікрофон призначений для реєстрації звуку, керування звуком та навіть розпізнавання голосу AI. Шестиосьовий інтелектуальний IMU з можливостями штучного інтелекту повідомляє контролеру, в якому напрямку він рухається та додає визначення падіння та активацію подвійним торканням.
Пам'ять:
Флеш-пам'ять ємністю 16 МБ, зовнішня по відношенню до мікропроцесора, забезпечує достатньо місця для вашого коду та зберігання даних.
Периферія:
Програмовані контакти введення-виведення мають функції, про які великі плати можуть лише мріяти; 22 цифрових входу/виходу, 20 з них можуть використовуватися як ШИМ виходи та 8 аналогових входів.
Сумісність із Raspberry Pi® Pico:
Розумні налаштування програмного забезпечення для дуже розумного пристрою. Контролер повністю підтримує всю програмну екосистему RP2040.
Контролер підтримує мову програмування Arduino, IDE 2.0 та всі сумісні бібліотеки.
Потужність Python:
Повна підтримка MicroPython (доступна у вересні 2021 р.). Отримайте Nano RP2040 Connect із БЕЗКОШТОВНОЮ ліцензією OpenMV для проектів машинного зору.
Готовність до хмари Arduino:
Програмуйте та керуйте Nano RP2040 Connect прямо з веб-браузера. Повна сумісність із першого дня. Завантажуйте свої ескізи бездротовою мережею за допомогою миттєвого дистанційного керування з безкоштовної програми для смартфонів Arduino IoT Remote.
Характеристики:
- Назва плати: Nano RP2040 Connect
- Маркування плати: SKU: ABX00052
- Мікроконтролер: Raspberry Pi® RP2040
- USB роз'єм: Micro USB
- Виводи:
- Вбудований світлодіод: 13
- Цифрові входи/виходи: 20
- Аналогові входи: 8
- ШИМ виходи: 20 (за винятком A6, A7)
- Зовнішні переривання: 20 (за винятком А6, A7)
- Бездротове підключення:
- Wi-Fi: Nina W102 uBlox module
- Bluetooth®: Nina W102 uBlox module
- Шифрування: ATECC608A-MAHDA-T Crypto IC
- Датчики:
- IMU: LSM6DSOXTR (6-axis)
- Мікрофон: MP3DT06JTR
- Інтерфейси:
- Живлення:
- Живлення мікроконтролера: 3.3 В
- Вхідна напруга живлення (VIN): від 5 до 21 В
- Максимальний вихідний струм цифрових виходів: 4 мА
- Робоча частота процесора мікроконтролера: 133 МГц
- Мікросхема пам'яті мікроконтролера: AT25SF128A-MHB-T 16MБ Flash
- Вбудована пам'ять Nina W102 uBlox модуля: 448 KБ ROM, 520KB SRAM, 16MB Flash
- Розміри: 18 х 45 мм
- Вага: 6 грам
Значення виводів Arduino Nano RP2040:
Розміщення елементів на платі:
U1 - мікроконтролер Raspberry Pi RP2040
U2 - модуль Wi-Fi / Bluetooth Ublox NINA-W102-00B
U4 - ATECC608A-MAHDA-T Кріпто IC
U5 - AT25SF128A-MHB-T 16 МБ флеш-пам'яті
U6 - понижуючий регулятор MP2322GQH
U7 - DSC6111HI2B-012.0000 Генератор МЕМС
U8 - MP34DT06JTR Мікросхема всеспрямованого мікрофона MEMS
U9 - LSM6DSOXTR 6-осьової IMU з ядром машинного навчання
J1 - роз'єм Micro USB
DL1 - зелений світлодіодний індикатор живлення
DL2 - вбудований помаранчевий світлодіод
DL3 - світлодіод із загальним анодом RGB
PB1 - кнопка скидання
JP2 - аналоговий роз'єм + роз'єми D13
JP3 - цифрові контакти
SJ4 - перемичка 3,3 В (підключена)
SJ1 - перемичка VUSB (відключена)
