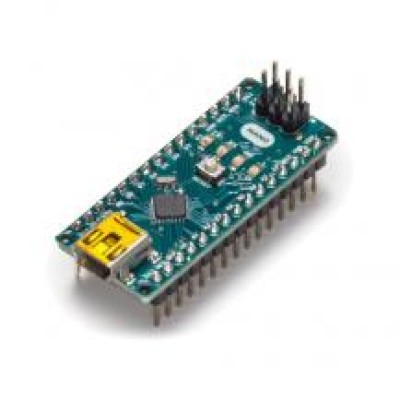

Arduino Nano A000005

Arduino Nano це маленька, самодостатня плата на мікроконтролері ATmega328. Вона більш-менш збігається за функціональністю з Arduino Duemilanove/Uno, але має інший форм-фактор. Arduino Nano бракує тільки роз'єму живлення і замість стандартного кабелю USB використовує Mini-B USB. як створити робота на базі Arduino Nano можна почитати в розділі Статті. Кабель USB в комплекті не йде.

Код виробника: A000005

Живлення

Arduino Nano може живитися від Mini-B USB роз'єму, 6-20В нерегульованого зовнішнього джерела живлення (пін 30) або 5В стабільного зовнішнього живлення (пін 27). Живлення автоматично перемикається на джерело з більш високою напругою.

Для економії енергії мікросхема FTDI FT232RL на Ардуіно Нано живиться тільки якщо плата живиться від USB. В результаті, якщо плата живиться від зовнішнього джерела живлення (НЕ USB), вихід 3.3В (який забезпечується FTDI) недоступний. Також RX і TX світлодіоди будуть блимати, якщо на цифрових пінах 0 і 1 подається логічна одиниця.

Пам'ять

ATmega328 має 32 кБ пам'яті (з них 2 кБ зайнято завантажувачем), 2кб SRAM і 1кб EEPROM.

Характеристики

• Мікроконтролер: ATmega328
• Робоча напруга: 5В
• Вхідна напруга (рекомендовано): 7-12В
• Вхідна напруга (ліміти): 6-20В
• Цифрових входів/виходів: 14 (з яких 6 можуть бути використані як ШІМ)
• Аналогових входів: 8 (A6 і A7 без підтягувальних резисторів)
• Сила струму на входах/виходах: 40 мА
• Сила струму для 3.3В виходу: 50 мА
• Пам'ять: 32 кБ, з яких 2кб використовується бутлоадером
• SRAM: 2 кБ
• EEPROM: 1 кБ
• Частота: 16 МГц

Як створити робота на базі Arduino Nano можна прочитати в розділі Статті. Кабель USB в комплекті не йде.
