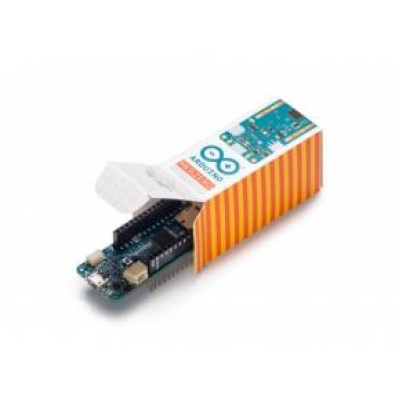

Arduino MKR Zero ABX00012

Контролер Arduino MKRZero ATSAMD21 є навчальною платою, яка побудована на мікроконтролері ATMEL SAMD21, що володіє високою продуктивністю, великим обсягом пам'яті і сильним периферійним обладнанням. MKRZero пропонує можливості контролера Arduino MKR1000 тільки в більш компактному варіанті. Дана плата повністю підтримується середовищем розробки Arduino IDE. Плата містить все необхідне для підтримки мікроконтролера - просто підключіть його до комп'ютера за допомогою кабелю micro-USB або підключіть його до акумулятора LiPo. Напругу батареї також можна відстежувати, оскільки існує зв'язок між батареєю і АЦП мікроконтролера.

Код виробника: ABX00012

Особливість даного контролера - параметри і можливості контролера дозволяють йому впевнено працювати зі звуком, виводячи його на вбудований ЦАП або на зовнішній ЦАП за допомогою інтерфейсу I2S.

Бібліотека звуку Arduino - простий спосіб відтворення та аналізу звукової інформації за допомогою Arduino на платах, побудованих на базі мікроконтролера SAM D21. Бібліотека I2S - для використання протоколу I2S на платах на базі SAMD21. Інтерфейс I2S (Inter-IC Sound) - це стандарт інтерфейсу послідовної електричної шини для підключення цифрових аудіопристроїв.

Перед початком роботи обов'язково зніміть з виводів контролера чорну струмопровідну піну. Якщо її не видалити контролер може вести себе неконтрольовано.

Попередження: на відміну від більшості плат Arduino і Genuino, MKRZero працює при напрузі 3,3 В. Максимальна напруга, яку можуть витримати контакти вводу/виводу, складає 3,3 В. Подача напруги вище 3,3 В на будь-який вивід вводу-виводу може пошкодити плату.

Arduino MKR Zero забезпечена запобіжником, що захищає USB-порти комп'ютера від перенапруги і коротких замикань. Хоча більшість комп'ютерів мають власні засоби захисту, запобіжник дає додаткову впевненість. Він розриває з'єднання, якщо на USB-порт подається понад 500 мА, і відновлює його після нормалізації ситуації.

Характеристики:

• Мікроконтролер: SAMD21 Cortex-M0 + 32-біт ARM
• Напруга логічних сигналів: 3.3В
• Зовнішнє живлення: USB або VIN 5В
• Підтримуване батарейне живлення: LiPo один елемент, 3.7В, 700мА / год мінімум
• Струм:
  • 3.3В - 600мА
  • 5В - 600мА
• Робоча напруга контролера: 3.3В
• Цифрових входів/виходів: 22
  • PWM - 12 (0, 1, 2, 3, 4, 5, 6, 7, 8, 10, A3 або 18, A4 або 19)
  • UART 1
  • SPI 1
  • I2C 1
• Аналогові входи: 7 (АЦП 8/10/12 розрядів)
• Аналогові виходи: 1 (ЦАП 10 розрядів)
• Зовнішні переривання: 8 (0, 1, 4, 5, 6, 7, 8, A1 або 16, A2 або 17)
• Максимальний струм цифрового виходу: 7 мА
• Пам'ять мікроконтролера:
  • Пам'ять програм: 256 Кб
  • Пам'ять програм завантажувача: 8 Кб
  • Оперативна пам'ять: 32 Кб
  • Незалежна пам'ять даних: відсутня
• Робочі частоти генераторів:
  • Годинник реального часу: 32.768 Кгц
  • Мікроконтролер: 48 MHz
• Номер виходу вбудованого світлодіода: 32
• Режим USB: Full Speed ??USB пристрій і вбудований Host
