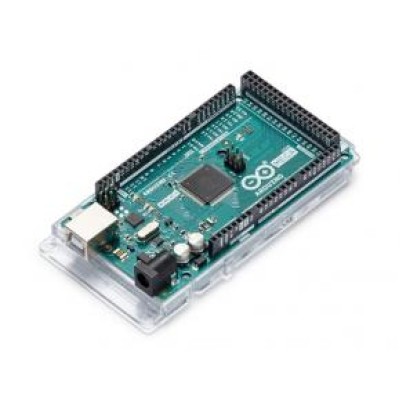

Arduino Mega 2560 Rev3 A000067

Оригінальна Arduino Mega 2560 Rev3. Виробництво - Італія. Rev3 це остання версія топової мікроконтролерної плати від Arduino. Плата побудована на потужному чіпі ATmega2560 та працює на частоті 16 МГц. Вона має 54 цифрових входи/виходи, 14 з яких можуть працювати в режимі ШІМ (PWM), 16 аналогових входів, 4 (!) Апаратних послідовних порти UART для зв'язку з комп'ютером та іншими пристроями, роз'єм USB, роз'єм для зовнішнього живлення, ICSP хідер і кнопку Скидання. Нова версія Rev3 має новий чіп Atmega16U2 (у версіях Rev1 і Rev2 Atmega8U2) з програмною прошивкою конвертера "USB-послідовний порт", замість використовуваних в більш ранніх версіях мікросхем FTDI, що дозволяє підвищити швидкість при передачі даних. Є версія в подарунковій упаковці (див. останнє фото).

Код виробника: A000067

Характеристики:

• Мікроконтролер ATmega2560
• Робоча частота 16МГц
• Робоча напруга 5В
• Напруга живлення (рекомендована): 7-12В
• Напруга живлення (гранична): 6-20В
• Цифрові входи/виходи 54, з них 15 можуть працювати в режимі ШІМ (PWM)
• Аналогові входи 16
• Сила струму на входах/виходах: 40мА
• Сила струму для виходу 3.3В: 50мА

Пам'ять:

• Flash: 256 кБ (з них 8 кб зайнято бутлоадером)
• SRAM 8 кБ
• EEPROM 4 кБ

Увага! Комплектація оригінальних плат Arduino не включає USB кабель.

Посилання:

• Схема
• Друкована плата в форматі EAGLE
