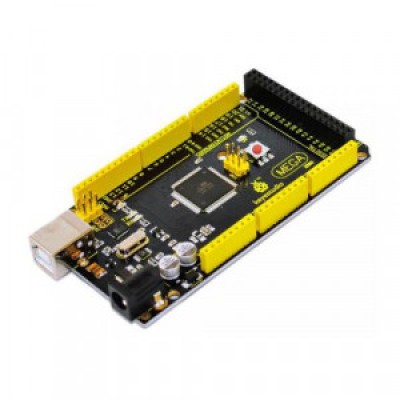

Найбільш вдала копія оригінальної плати Arduino Mega. В якості USB-UART перехідника використовується додатковий мікроконтролер (ATMega16u2), який відрізняється високою швидкістю передачі даних і для якого не потрібна додаткова установка драйверів - драйвера встановлюються автоматично при установці середовища розробки Arduino IDE. Також контролер від попередників відрізняється додатковими контактами SDA і SCL (I2C інтерфейс) і виходами AREF - джерела опорногї напруги для АЦП контролера і IOREF - виходом напруги живлення портів введення-виведення (для автоматичного перемикання напруги периферії при використанні 5В і 3.3В контролерів). В усьому іншому це все той же контролер Arduino Mega2560 на базі мікроконтролера Atmega2560 з масою прикладів програм, бібліотек і опису побудови готових конструкцій.
Код виробника: KS0002
Мікроконтролер ATmega16u2 дозволяє використовувати контролер Arduino Mega2560 як USB HID пристрій користувача. При перепрошивці цього мікроконтролера контролер Arduino можна використовувати як клавіатуру, мишу або ігровий джойстик.
Arduino - це відкрита платформа з відкритим кодом програм і бібліотек, що перебувають у вільному доступі, яка дозволяє збирати різноманітні електронні пристрої. Плата Arduino Mega2560 буде цікава дизайнерам, програмістам, креативним та допитливим людям, які бажають зібрати та запрограмувати свій пристрій або керовану конструкцію.
Для цієї платформи написана величезна кількість різних прикладних програм і бібліотек. Мабуть не залишилося датчиків, дисплеїв і виконавчих механізмів для яких не написана Arduino бібліотека або програма, в яких вони використовуються.
Для програмування використовується спрощена версія C++. Розробку ПЗ можна вести як з використанням безкоштовного середовища Arduino IDE, так і за допомогою довільного C/C++ інструментарію. Для програмування та передачі даних на ПК потрібен USB-кабель, а для автономної роботи можна використати блок живлення, батарейки чи акумулятор на 7-12 В роз'єм 5.5*2.1мм.
Характеристики:
- Мікроконтролер - ATmega2560 - 16AU
- Спосіб підключення до USB: конвертер CH340
- Робоча напруга контролера:
- Вхід USB: 5В
- Вхід VCC: 5В
- Вхід Vin: 7,5В-12В
- Цифрові входи/виходи - 54 (17 з яких забезпечують вихід PWM/ШІМ)
- Аналогові входи - 16
- Інтерфейси:
- Постійний струм ліній входів/виходів: не більше 40 мА
- Постійний вихідний струм стабілізатору на 3,3В: не більше 50 мА
- Флеш-пам'ять програм: 256 Кб, з яких 8 Кб використовуються завантажувачем
- Оперативна пам'ять: 8 Кб SRAM
- Енергонезалежна пам'ять: 4 КБ
- Тактова частота 16 МГц
