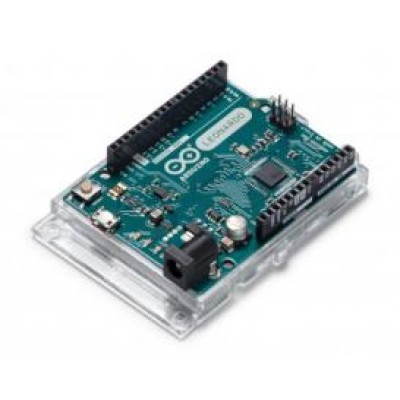

Arduino Leonardo A000057

Оригінальна плата Arduino Leonardo побудована на мікроконтролері ATmega32u4 (див. даташит). Вона має 20 цифрових входів/виходів (сім з яких можуть бути використані як ШІМ і 12 як аналогові входи), 16МГц кварц, мікроUSB роз'єм для заливки скетчів та живлення, роз'єм живлення 5В, ICSP роз'єм, кнопку Reset. Леонардо відрізняється від попередніх плат тим, що на ній тільки один мікроконтролер, який включає в себе програмний конвертер USB, що дозволяє підключатися до комп'ютера не тільки як віртуальний СОМ-порт, але і як миша або клавіатура. Офіційна, виробництво - Італія.

Код виробника: A000057

Характеристики:

• Мікроконтролер ATmega32u4
• Робоча напруга 5В
• Вхідна напруга (Рекомендовано): 7-12В
• Вхідна напруга (гранична): 6-20В
• Цифрових входів/виходів: 20 (7 з них ШІМ)
• Аналогових входів: 12
• Сила струму на входах/виходах: 40мА
• Сила струму для виходв 3.3В: 50мА
• Обсяг Flash пам'яті 32 кБ (з них 4кБ зайнято під бутлоадер)
• SRAM: 2,5кБ
• EEPROM: 1кб
• Робоча частота: 16МГц

Увага, з оригінальними платами Arduino в комплекті НЕ йде USB-шнур.

Посилання:

• Детальніше про плату
• Схема
• Даташит ATmega32u4

Відео від Массімо Банці (один з творців проекту Arduino), що представляє Arduino Leonardo (англійською):
