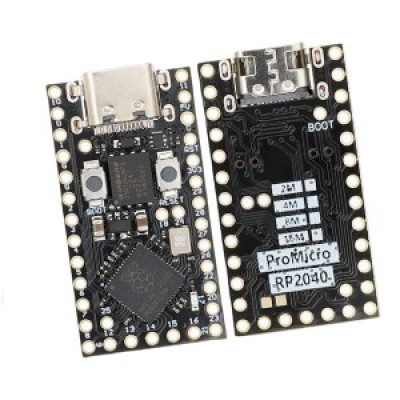

Плата розробника RP2040 ProMicro 16MB

RP2040 ProMicro – плата розробника на базі мікроконтролера RP2040. Вона практично повний аналог Pimoroni Tiny 2040 за своїми розмірами. З одного боку, у неї більше флеш-пам'яті - 16Мб проти 8Мб на Pimoroni Tiny 2040, але з іншого боку на нижній частині плати виведені контакти GPIO. Що дає можливість більше підключити пристроїв до плати. Мікроконтролер встановлений той же RP2040 із двоядерним процесором Arm Cortex M0+ з тактовою частотою до 133 МГц. Перевагою даної плати є її розмір, що дозволяє її легко інтегрувати в пристрій.

Опис:

• Використання офіційно розробленого Raspberry Pi мікроконтролера RP2040
• Оснащений двоядерним процесором ARM Cortex M0+, який працює на частоті до 133 МГц з гнучкими тактовими частотами
• Вбудований 264 КБ SRAM та 16 МБ вбудованої флеш-пам'яті
• Конструкція з отворами для штампування, яка може бути безпосередньо зварена та інтегрована у розроблену користувачем базову плату
• Підтримка хоста та пристрою USB 1.1
• Підтримка енергозберігаючого режиму сну та сплячого режиму
• Може розпізнаватись як запам'ятовуючий пристрій через USB для перетягування програм при завантаженні
• До 26 багатофункціональних контактів GPIO
• 2 SPI, 2 I2C, 2 UART, 3 12-бітових АЦП, 16 керованих каналів ШІМ
• Точний вбудований годинник та
• датчик температури таймера
• Вбудована плаваюча кома з прискоренням
• 8 програмованих машин станів введення-виведення (PIO) для підтримки користувацьких периферійних пристроїв

Розташування та призначення контактів:

Габаритні розміри:
