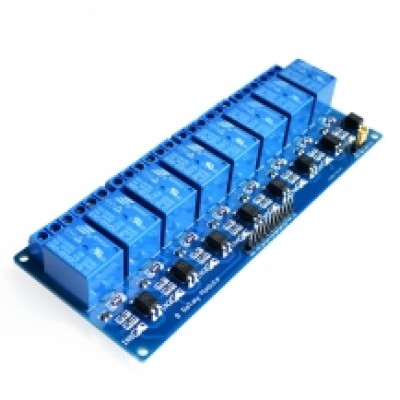

8-ми канальний модуль реле 12В 10А

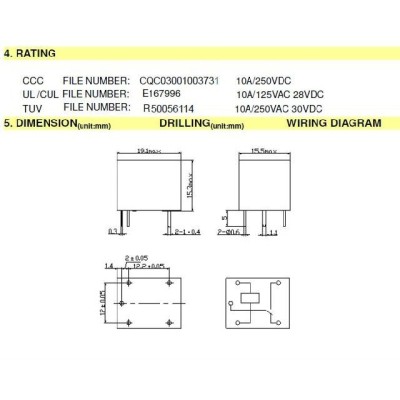

Максимальний струм навантаження кожного каналу модуля 10А при напрузі 250В, розміри: 13.9см x 5.2см x 1.7см. Для управління модулем без опторозв'язки потрібні додаткові ключі, такі як ULN2003 для узгодження рівнів сигналів з контролера. Модуль можна підключати до контролера безпосередньо з встановленою перемичкою вибору джерела живлення реле (JD-Vcc). При використанні опторозв'язки при знятій перемичці управляти модулем можна безпосередньо від контролера.

Якщо вам потрібна повна оптична ізоляція підключіть "Vcc" до виходу +5 на Arduino, але не підключайтеся до Gnd. Приберіть джампер Vcc to JD-Vcc. Підключіть окремі +5 до виводу "JD-Vcc" і окремі Gnd. Це дасть живлення для транзисторів і обмотки реле.

Важливо: для замикання контактів реле потрібно подати на керуючий вхід низький логічний рівень (LOW), тоді реле замикається і світлодіод загоряється, для розмикання реле потрібно подати рівень логічної одиниці (HIGH).
Пропонуємо також ознайомитися з дво- одно- канальними модулями реле.
