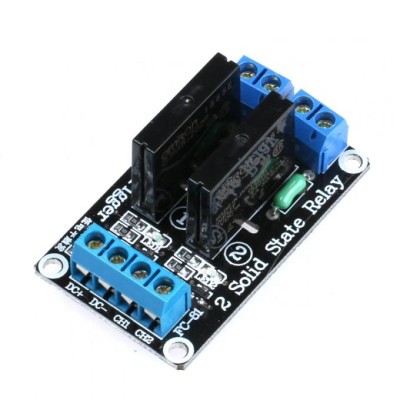

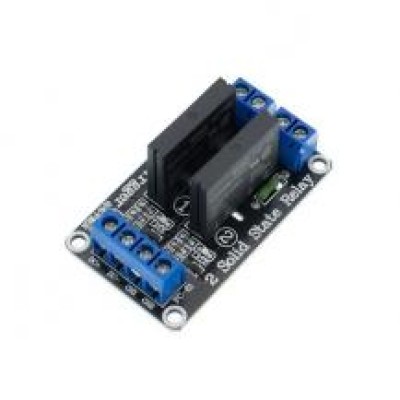

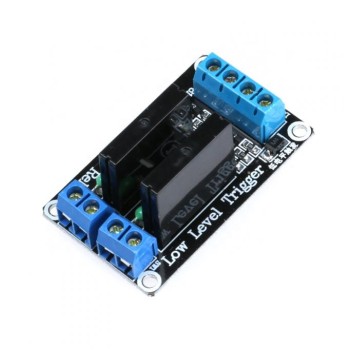

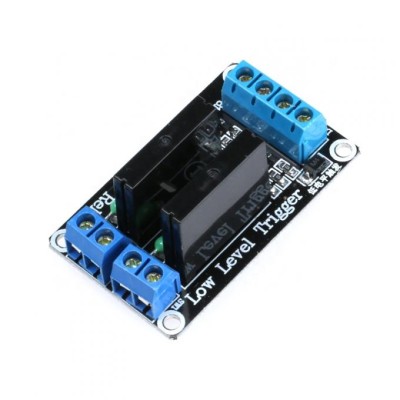

2-о канальний модуль твердотільного реле 5В 2А (Low level)

Модуль 2-о канального твердотільного реле побудований на G3MB-202P і призначений для комутації змінної напруги. Відмінною особливістю твердотільних реле є повна відсутність рухомих контактів і контактів взагалі. Цим обумовлена ??їх виняткова надійність і безшумність роботи. Для управління реле досить подати на нього цифровий сигнал з мікроконтролера - струмообмежувальний резистор знаходиться всередині самого реле. Також в реле передбачена схема контролю переходу вихідної напруги через 0, що сприятливо позначається як на його надійності так і на дуже низькому рівні перехідних перешкод, однак це не дає можливості застосовувати дане реле в схемах з фазо-імпульсним управлінням.

Опис контактів:

• DC+: позитивний живлення
• DC-: негативний живлення
• CH: вхід керування

Характеристики:

• Твердотільний модуль: G3MB-202P
• Кількість каналів: 2
• Комутована напруга: від 100 до 240 В
• Комутований струм: макс. 2А
• Напруга управління: від 0 до 5В
• Активний рівень: низький (Low)
• Максимальний струм управління: 12.5 мА
• Робочий струм управління: 2мА
• Розміри: 55 * 33 * 25 мм
• Вага: 21 грам
