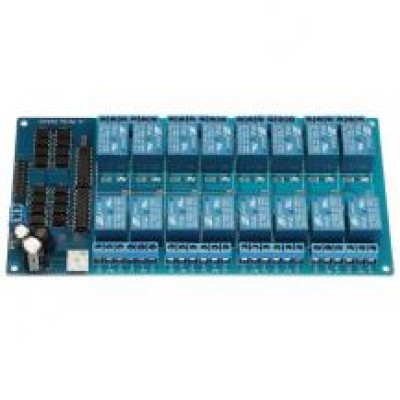

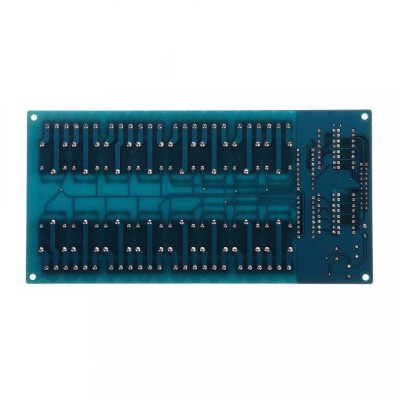

16-ти канальний модуль реле 5В 10А з опторозв'язкою

Блок складається з 16 реле, що живляться від 5В, здатних комутувати навантаження до 10А (при напрузі до 250В). Може управлятися безпосередньо з виводів мікроконтролера (Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, PLC, TTL логіка).

Щоб використовувати 16-ти канальний релейний модуль, до нього необхідно підключити керований пристрій, подати живлення 5В (до виводів 5V і GND). Далі, щоб безпосередньо комутувати навантаження, необхідно до керуючих контактів з 1 по 16 модуля реле потрібно підключити контролер Arduino або інший мікропроцесорний пристрій.

Для індикації стану релюшок, кожна з них оснащена світлодіодною індикацією стану. Світлодіоди світяться, коли відповідне реле включене. Релейний модуль підключається до пристрою за допомогою 20-пінового інтерфейсу.

Живлення релейного модуля здійснюється або від керуючого пристрою або від зовнішнього джерела 5В. Активный сигнал керування - низький.

Для керування реле за допомогою 3.3В логіки необхідне використання перетворювача рівнів!

На платі відсутній понижуючий перетворювач. Так і повинно бути для цієї версії плати.

Характеристики:

• споживаний кожним реле струм 15-25мА
• реле здатні комутувати навантаження до 10А 250В
• стандартний інтерфейс, може управлятися безпосередньо через виводи мікроконтролера (Arduino, 8051, AVR, PIC, PLC, DSP, ARM, ARM, MSP430, TTL логіка)
• індикація стану кожного реле
• розміри 180 мм х 90 мм х 17 мм
