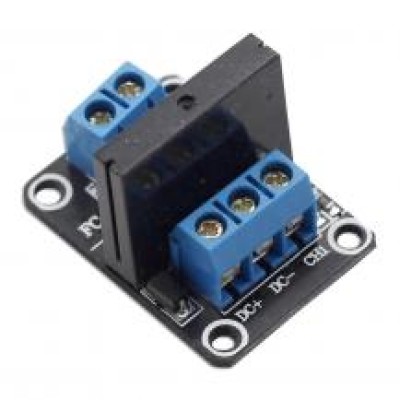

1-канальний модуль твердотільного реле 5В 2А (High level)

Модуль твердотільного реле побудований на G3MB-202P і призначений для комутації змінної напруги. Відмінною особливістю твердотільних реле є повна відсутність рухомих контактів і контактів взагалі. Цим обумовлена їх виняткова надійність і безшумність роботи. Для управління реле досить подати на нього цифровий сигнал з мікроконтролера - струмообмежувальний резистор знаходиться всередині самого реле. Так само в реле не передбачена схема контролю переходу вихідної напруги через 0 - це дає можливості застосовувати дане реле в схемах з фазоімпульсним управлінням.

Опис контактів:

• DC+: позитивний живлення
• DC-: негативний живлення
• CH: вхід управління, при подачі високого рівня замикається реле, при подачі низького - розмикається.

Характеристики:

• Твердотільний модуль: G3MB-202P
• Комутована напруга: від 100 до 240 В
• Комутований струм: макс. 2А
• Напруга керування: від 0 до 5В
• Активний рівень сигналу управління: високий
• Максимальний струм керування: 12.5 мА
• Робочий струм керування: 2мА
• Розміри: 24 * 32 * 21 мм
