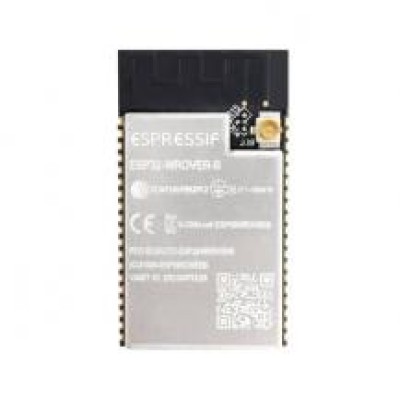

Wi-Fi модуль ESP32-WROVER-IB 4MB

Модуль ESP32 построен на микросхеме ESP32-D0WDQ6 от Espressif и имеет Wi-Fi и Bluetooth радиоканалы, двухядерный микроконтроллер, богатый набор встроенной периферии, флеш память - 4МБ. Данный модуль удобно использовать совместно с модулем-адаптером разработчика ESP32-WROVER.

Особенность модуля – подключение внешней антенны через IPEX разъём (для использования встроенной антенны необходимо перепаять резистор R14 рядом с разъемом IPEX в положение R15) и наличие дополнительной оперативной памяти данных (PSRAM) 8MB, что позволяет запускать на контроллере язык программирования microPython.

Характеристики:

• Микроконтроллер и управление
  • Tensilica Xtensa LX6 двухъядерный 32-разрядный процессор, с тактовой частотой 240 МГц и производительностью до 600 DMIPS (Dhrystone IMPS)
  • Сопроцессор с ультранизким энергопотреблением
  • Встроенная память программ: 4 МБ (32 Mbit)
  • Оперативная память: 520 КБ памяти SRAM
  • Дополнительная оперативная память: 8 Мбайт
• Беспроводная связь:
  • Wi-Fi: 802.11 b / g / N
  • Bluetooth: v4.2 BR/EDR and BLE
• Периферийные интерфейсы:
  • 12-разрядный АЦП до 18 каналов
  • 2 × 8 бит ЦАПа
  • 10 × портов для подключения емкостных датчиков (измеряющие ёмкость GPIO)
  • Встроенный датчик температуры
  • 4 × SPI мастер-интерфейса (ведущее устройство)
  • 2 × I²S мастер-интерфейса
  • 2 × I²C мастер-интерфейса
  • 3 × UART интерфейса
  • SD/SDIO/CE-ATA/MMC/ eMMC хост-контроллер
  • SDIO/SPI слейв-контроллеры (ведомые устройства)
  • Ethernet MAC interface с выделенным DMA и IEEE 1588 Precision Time Protocol support
  • CAN bus 2.0
  • ИК дистанционное управление (передатчик/приемник, до 8 каналов)
  • ШИМ интерфейс с возможностью подключения двигателей и светодиодов
  • Датчик Холла
  • Аналоговый предусилитель низкого энергопотребления
• Безопасность:
  • Поддерживаются все функции безопасности стандарта IEEE 802.11, в том числе WFA, WPA/WPA2 и WAPI
  • Безопасная загрузка
  • Шифрование флэш-диска
  • 1024-битный ключ, до 768 бит для клиентов
  • Криптографическое аппаратное ускорение: AES, SHA-2, RSA, криптографии на основе эллиптических кривых (ЕСС), аппаратный генератор случайных чисел при включеном WiFi или Bluetooth. В остальных случаях используется генератор псевдослучайных чисел.
• Управление питанием:
  • Линейный регулятор с низким уровнем падения напряжения
  • Индивидуальнное питание для RTC
  • Потребление 5 мкА в режиме «глубокий сон»
  • Пробуждение по прерыванию от GPIO, таймера, измерению АЦП, прерыванию емкостного сенсорного датчика

Функциональная блок-схема ESP32:
